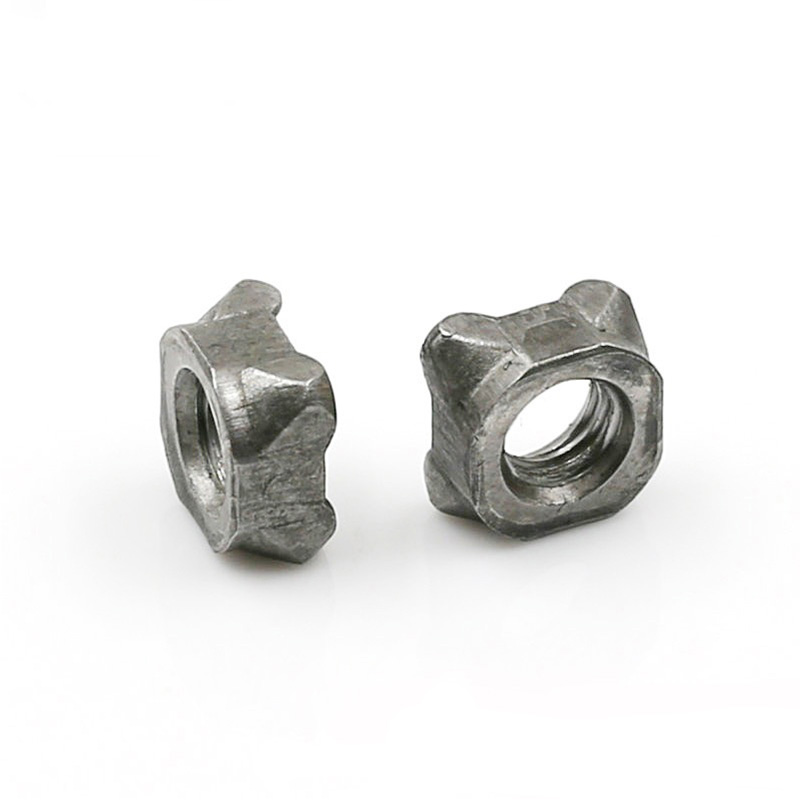

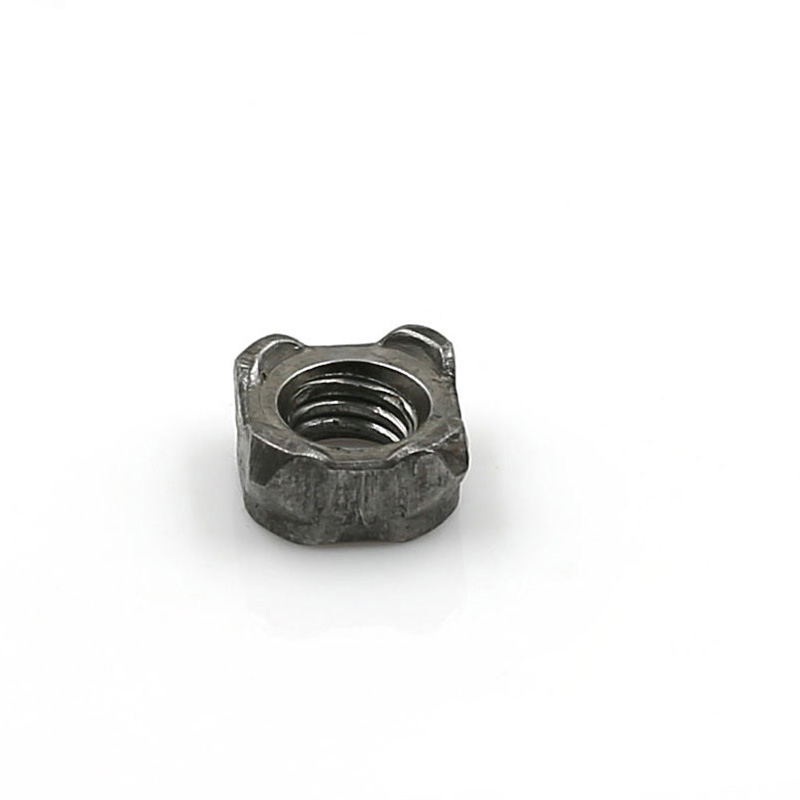

M8 vierkante lasmoer

Bent u op zoek naar professionele bevestigingsmiddelen, dan is Xiaoguo®'s nieuwste M8 vierkante lasmoer wellicht uw ideale keuze. Het is geschikt voor de achterkant van het plaatwerk. Bij het installeren van externe bevestigingsmiddelen is het niet nodig om de achterkant aan te raken. Het is bijzonder geschikt voor gesloten behuizingen.

Model:Q 371-1999

Stuur onderzoek

Productomschrijving

Standaard- en sleutelafmetingen

De M8 vierkante lasmoer wordt geproduceerd in strikte overeenstemming met de norm DIN 928:2013-12. Deze norm specificeert de afmetingen en technische vereisten voor vierkante lasmoeren met grove schroefdraad variërend van M4 tot M16 en fijne schroefdraad variërend van 8 mm tot 16 mm. De productkwaliteit is A-kwaliteit.

Parameter	Waarde (mm)	Tolerantie
Draadspecificatie	M8 × 1,25	-
Randbreedte (s / sw)	14 mm	±0,3
Diagonale breedte (e)	18 mm	±0,6
Totale dikte (m1/u)	6,5 mm	±0,3
Kopdiameter (dk)	12,8 mm	-
Hoogte van het uitsteekpunt	1,0 mm	±0,1
Concave punthoek	45°	±5°

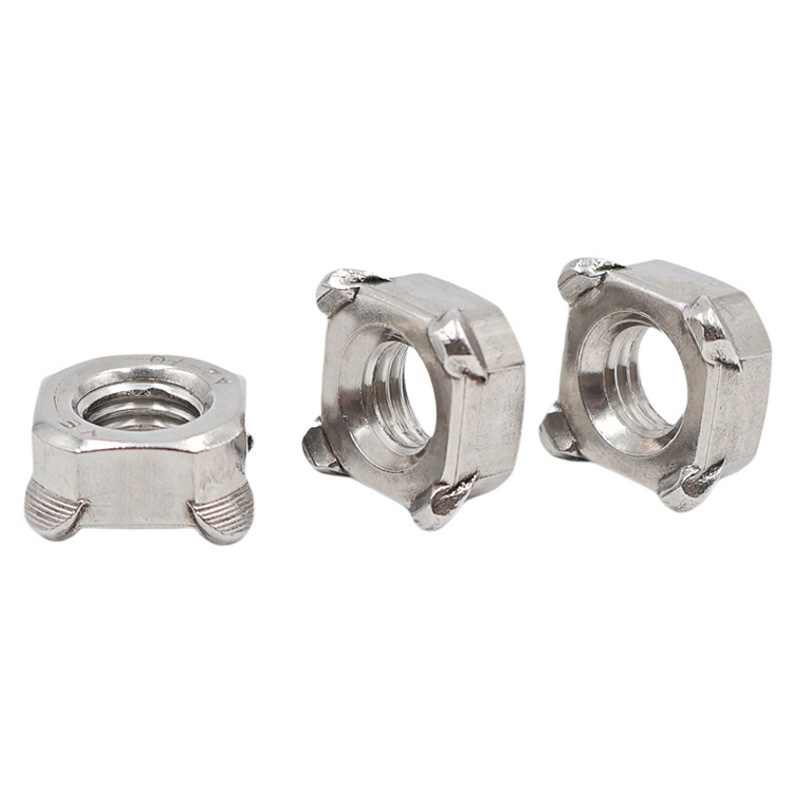

M8 Square Weld Nut

Structureel type

De M8 vierkante lasmoer is verdeeld in twee typen, afhankelijk van het feit of deze al dan niet een positioneringspin heeft: het pinloze type en het pin-uitgeruste type.

(1) Niet-bestuurd

Beschrijving:

Vierkante vorm, waarbij de breedte van de tegenoverliggende zijden 14 mm is. Het bodemoppervlak heeft vier halfbolvormige lasuitsteeksels, gelijkmatig verdeeld over de vier hoeken, zonder geleidepennen. Het bodemoppervlak is vlak, met een specificatie van M8 × 1,25 en een nauwkeurigheid van 6H.

Werkingsprincipe:

Tijdens het lassen wordt de positionering bereikt via de positioneringspennen op de onderste elektrode of de vierkante gaten op het werkstuk. De vier uitsteeksels smelten gelijktijdig tijdens weerstandslassen en vormen een uniforme laskern.

Toepasselijke scenario's:

Wanneer er al een M8 vierkante lasmoer in het vierkante gat van het werkstuk zit of wanneer de positionering betrouwbaar is,

Er kunnen handmatige las- of halfautomatische lastechnieken worden toegepast.

Dit is geschikt voor kostengevoelige toepassingen met lage eisen aan positioneringsnauwkeurigheid.

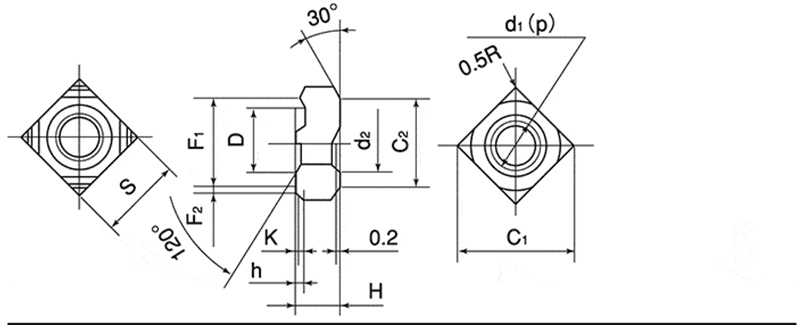

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominale Diameter	Toonhoogte	Basisafmeting	Tolerantie	Basisafmeting	Tolerantie	Basisafmeting	Tolerantie	BasicDimenson (bij benadering)	Basisafmeting	Tolerantie
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Bestuurd

Beschrijving:

De vorm is vierkant, waarbij de breedte van de tegenoverliggende zijden gewoonlijk 14 mm blijft. De vier hoekuitsteeksels aan de onderkant zijn samen met de middelste geleidepen aanwezig. De diameter van de geleidepen is doorgaans 9,6 mm of 11,6 mm (afhankelijk van de eisen van de klant). De hoogte van de geleidepen is 1,5 mm, 2,0 mm of 2,5 mm, passend bij de dikte van het basismateriaal. De schroefdraad is M8×1,25, met een nauwkeurigheid van 6H.

Werkingsprincipe:

De geleidepen wordt in het voorgeboorde positioneringsgat van het werkstuk gestoken om een nauwkeurige positionering te bereiken en te voorkomen dat de M8 vierkante lasmoer tijdens het lassen verschuift. Tegelijkertijd verhindert de geleidepen ook tot op zekere hoogte effectief dat lasspatten het schroefdraadgat binnendringen.

Toepasselijke scenario's:

Geautomatiseerde robotlaslijn (met hoge positioneringseisen)

Wanneer het werkstuk geen vierkante gaten heeft en uitsluitend door ronde gaten is gepositioneerd

Toepassingen waarbij moet worden voorkomen dat lasslakken de schroefdraad blokkeren
