Vierkante projectie-lasmoeren

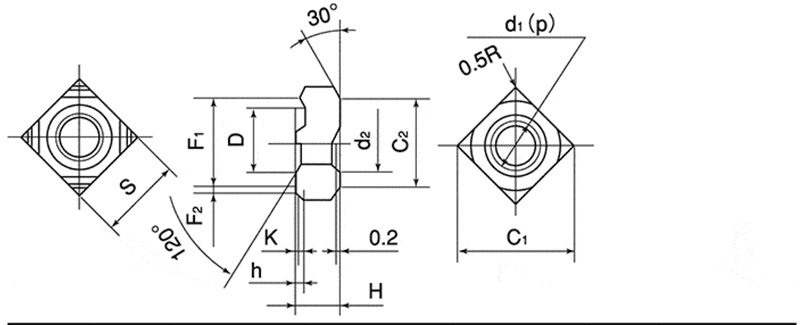

Structurele kenmerken

Lasmoeren met vierkante projectie zijn vierkante moeren met meerdere lasuitsteeksels aan de onderkant. Het structurele ontwerp is gecentreerd rond drie hoofddoelen: lasbetrouwbaarheid, nauwkeurige positionering en anti-draaiprestaties.

【1】Vierkante basis

（1）Vorm: Een perfect vierkant met alle vier de zijden van gelijke lengte en alle vier de hoeken in een rechte hoek. Het kan automatisch rotatie voorkomen wanneer het in het vierkante gat van het werkstuk past.

(2) Randbreedte: M8 is bijvoorbeeld 14 mm, M10 is 17 mm. Het biedt voldoende drukoppervlak om te voorkomen dat de moeren tijdens het lassen in het basismateriaal blijven steken.

(3) Dikte (hoogte): meestal 6 tot 10 mm. Het zorgt voor voldoende draadaangrijplengte om verbindingssterkte te bieden.

【2】Lasprojectcties

(1) Aantal: Verdeeld op een vierpunts symmetrische manier om een ​​uniforme stroom en een gebalanceerde laskern te garanderen

（2）Positie: Op de vier hoeken van het bodemoppervlak, dicht bij de rand, om de lasstabiliteit te verbeteren

（3）Vorm: bolvormige of conische vorm, met een gladde bovenkant

(4) Hoogte: 0,5 ~ 1,2 mm, om nauw contact met het basismateriaal te garanderen

Breedte/diameter: ongeveer 1,5 ~ 2,5 mm

【3】Binnendraad

(1) Draadspecificatie: Metrisch M4 tot M16, Imperial #6 tot 5/8″. Vormt een losneembare verbinding met de bijpassende bouten.

(2) Draadnauwkeurigheid: 6H (metrisch), 2B (imperiaal). Zorgt voor een goede passing tussen de vierkante projectie-lasmoeren en de bout.

(3) Draadlengte: Biedt voldoende schroefdraadlengte.

（4）Schroefdraadoriëntatie: Het ingangsuiteinde kan afschuiningen hebben voor het eenvoudig inbrengen van de bouten.

Veelgestelde vragen

（1）Voor welke lasmethode zijn de lasmoeren met vierkante projectie geschikt? Wat zijn de parameters?

De meest gebruikte methode is weerstandsprojectielassen. Neem als voorbeeld het lassen van een M8-moer van koolstofarm staal op een plaat van 1,5 mm koolstofarm staal. De referentieparameters zijn: stroom 8–11 kA, elektrodedruk 2,5–4,0 kN, lasfrequentie 8–15 cycli (ongeveer 0,16–0,3 seconden).

(2) Aan welke normen voldoen uw lasmoeren met vierkante projectie?

We volgen strikt DIN 928 (de Duitse norm, de meest gebruikte wereldwijd), ASME B18.1 (de Amerikaanse norm) en GB/T 13681.2 (de Chinese nationale norm).

(3) Hoe kan ik de lasprestaties van de moeren garanderen?

De kern van de lasprestaties is dat het koolstofgehalte ≤ 0,25% moet zijn. We voeren spectrale analyses uit op elke partij grondstoffen om ervoor te zorgen dat de chemische samenstelling gekwalificeerd is. Tegelijkertijd worden de hoogte en vorm van de uitsteeksels strikt gecontroleerd binnen het tolerantiebereik.
