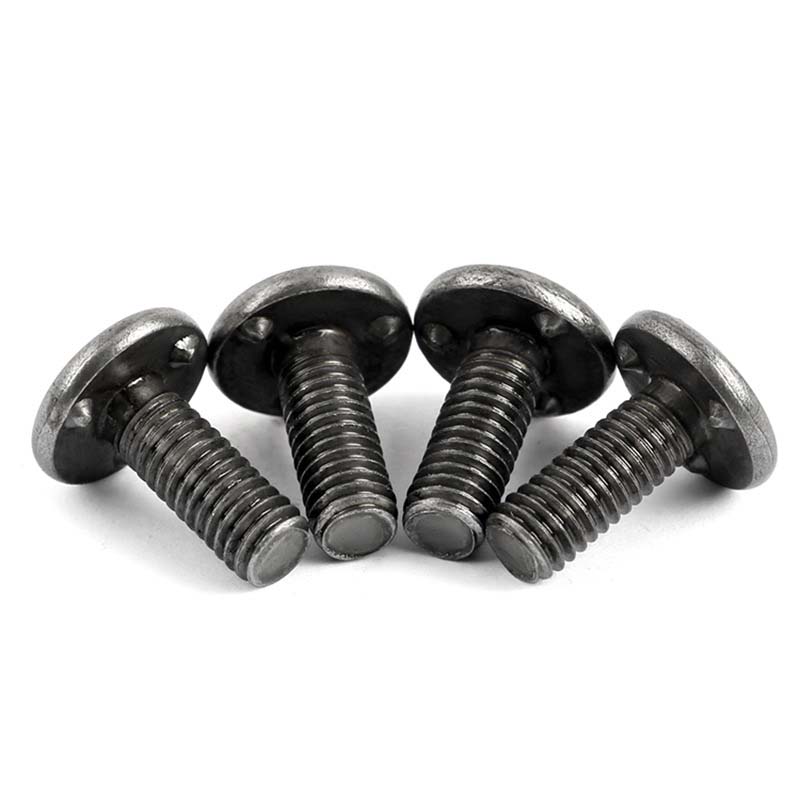

Metrische schroef voor weerstandsprojectielassen

Metrische schroef voor weerstandsprojectielassen is speciaal ontworpen voor weerstandspuntlassen. De kleine uitsteeksels op de basis smelten tijdens het lasproces en vormen een stevige verbinding met het metalen oppervlak. Xiaoguo® Company heeft een ruime voorraad beschikbaar.

Model:BS 7670-1-2004

Stuur onderzoek

Productomschrijving

De metrische schroef voor weerstandsprojectielassen bestaat hoofdzakelijk uit een schroeflichaam en een kop met een speciale uitsteekselstructuur. Het schroeflichaamsdeel heeft standaard metrische schroefdraad, wat handig is om te matchen met de overeenkomstigenotenof componenten met interne schroefdraad.

Productparameters

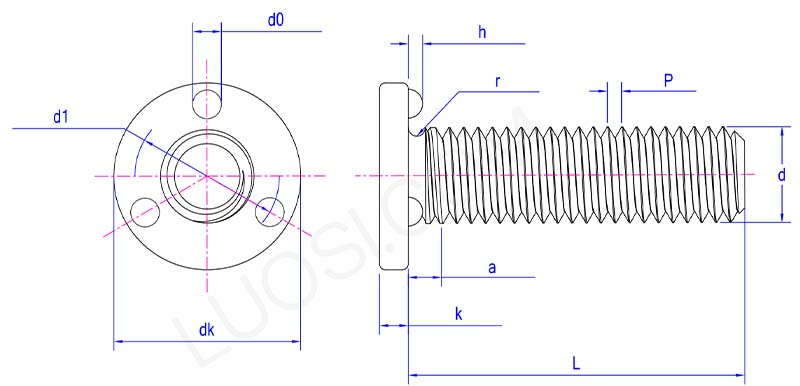

metric screw for resistance projection welding parameter

ma	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
een max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maximaal	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maximaal	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
maximaal	0.55	0.7	0.85	1	1.3	1.6	1.9
u min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Producteigenschappen

De metrische schroef voor weerstandsprojectielassen zijn de unieke uitsteeksels op de kop. Deze uitsteeksels hebben regelmatige vormen en uniforme afmetingen. Tijdens het lassen kunnen ze de stroom nauwkeurig concentreren, waardoor een stabiel en betrouwbaar lasproces wordt gegarandeerd en de laskwaliteit aanzienlijk wordt verbeterd. Door de geconcentreerde kracht op de uitsteeksels heeft het lasproces een relatief kleine thermische impact op andere delen van het werkstuk.

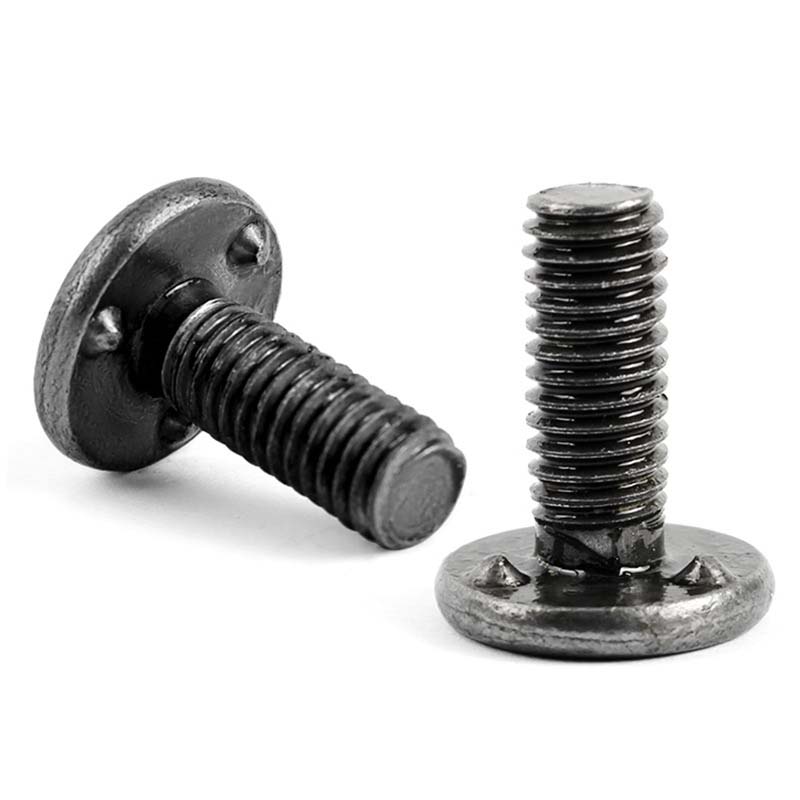

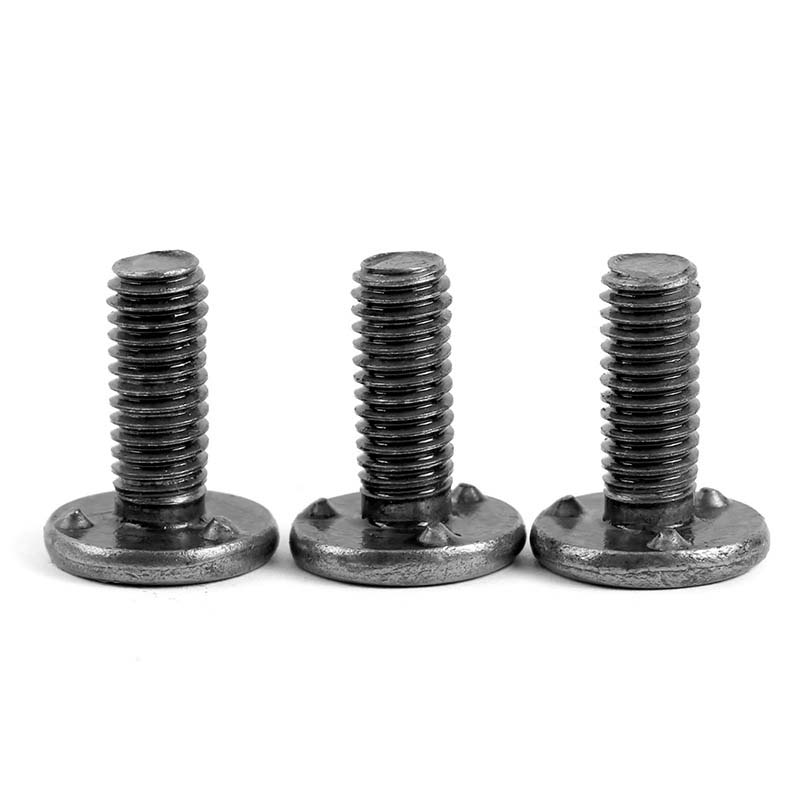

Deze metrische schroeven hebben drie kleine uitsteeksels nabij de kop. Gebruik een laspistool om ze op het metaal te drukken. De uitsteeksels concentreren de hitte onmiddellijk, waardoor de punt smelt en de schroefkop met het oppervlak versmelt. Hierdoor ontstaat snel een sterke, verzonken draadpunt.

Vergeleken met conventioneel lassen heeft de projectielasschroef een speciaal laspistool nodig, maar dit is schoner/sneller dan booglasbouten. Geen beschermgas of keramische afstandhouders nodig. Het plug-in-lassen kan de laspunten nauwkeurig controleren, waardoor keer op keer consistente resultaten worden gegarandeerd.

Metrische schroeven voor weerstandsprojectielassen kunnen worden gebruikt voor de onderhoudsdeuren van HVAC-pijpleidingen. Gebruik ze voor weerstandspuntlassen, waarmee permanente vergrendeling kan worden bereikt. Las M4-schroeven rond de opening. Bevestig de inspectiedeur met een borgring. Wanneer het filter elk kwartaal wordt vervangen, komen de draden niet los. Verminder onderhoudsoproepen met 90%.
