Projectie-onderlasschroef

De uitstekende onderlasschroeven geproduceerd door de Xiaoguo®-fabriek zijn speciaal ontworpen voor uitdagende laswerkzaamheden. In fabrieken worden ze vaak gebruikt om grote componenten, zoals motoronderdelen of framedelen, te bevestigen. Ze voldoen aan de implementatienorm van QC/T 598-1999.

Model:QC/T 598-1999

Stuur onderzoek

Productomschrijving

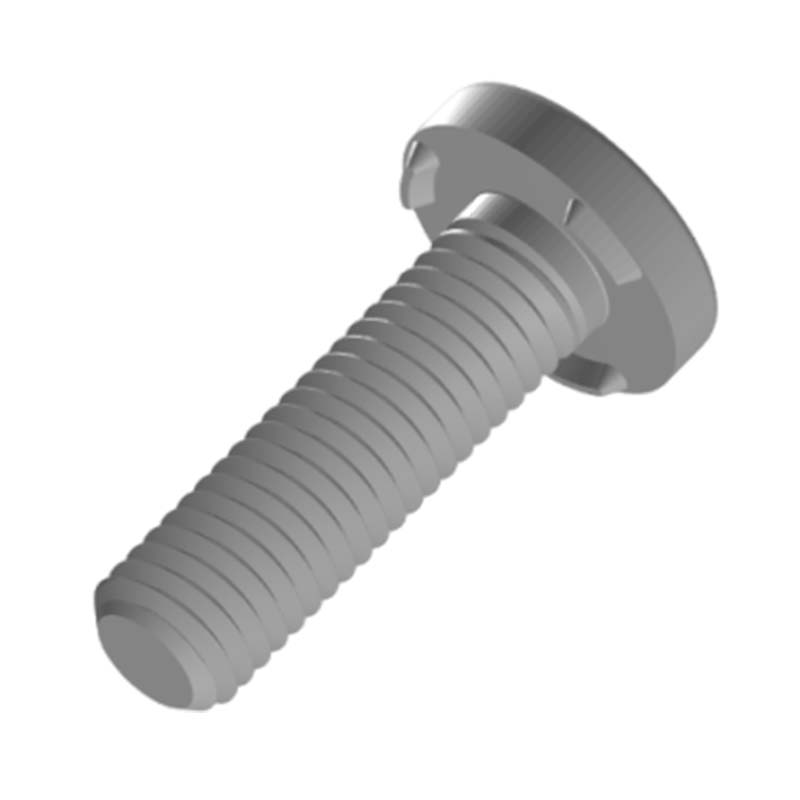

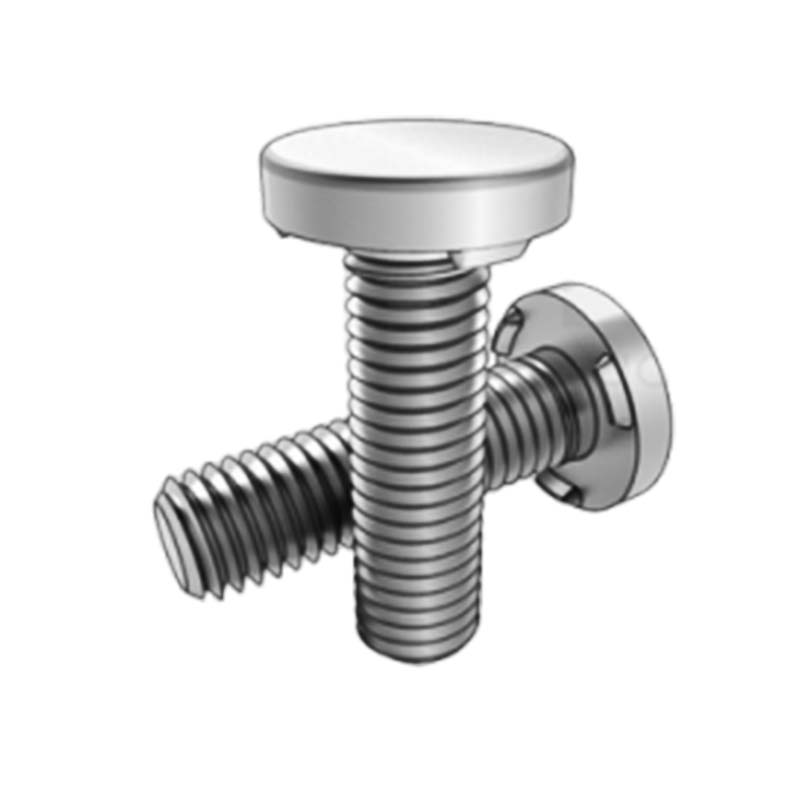

De kop van de uitstekende onderlasschroef heeft de vorm van een ronde plaat, eenvoudig en regelmatig; de schroef is recht en het oppervlak heeft uniforme en doorlopende schroefdraden, die worden gebruikt om samen te werken met moeren en andere componenten om aanscherping te bereiken. Het algehele ontwerp is eenvoudig en praktisch.

Toepassingen

Deze onderlasschroef wordt gebruikt bij algemene mechanische montage. Apparatuur zoals werktuigmachines en landbouwmachines worden bijvoorbeeld gebruikt om de behuizing, basis en niet-kritieke transmissiecomponenten met elkaar te verbinden. Hun stabiliteit zorgt voor een soepele werking van de apparatuur.

Projectie-onderlasschroef wordt gebruikt in de meubelindustrie. Tijdens de montage van tafels, stoelen en kastlichamen worden de vaste panelen en frames stevig vastgezet. De ronde koppen steken niet uit, waardoor krassen worden vermeden en de veiligheid en esthetiek van dagelijks gebruik worden gegarandeerd. Ze kunnen ook worden gebruikt voor het repareren van gebouwen. Tijdelijke gebouwen, lichte staalconstructies of het bevestigen van deuren en ramen, evenals hekken, kunnen met deze methoden snel worden aangesloten om te voldoen aan de eisen van de draagkracht en installatie van de fundering.

Projectielasschroef is stevig gelast en heeft een stabiele verbinding. Door de lasmethode,de boutkan nauw gecombineerd worden met het gelaste deel, waardoor een zeer sterke verbindingssterkte ontstaat. Het is minder waarschijnlijk dat deze losraakt dan gewone boutverbindingen. Ze vergroten het contactoppervlak met het gelaste onderdeel. Bij het aandraaien van de moer kunnen ze de druk gelijkmatiger verdelen en de druk op het oppervlak van het gelaste onderdeel verminderen, waardoor wordt voorkomen dat het gelaste onderdeel beschadigd of vervormd raakt.

Productparameters en functies

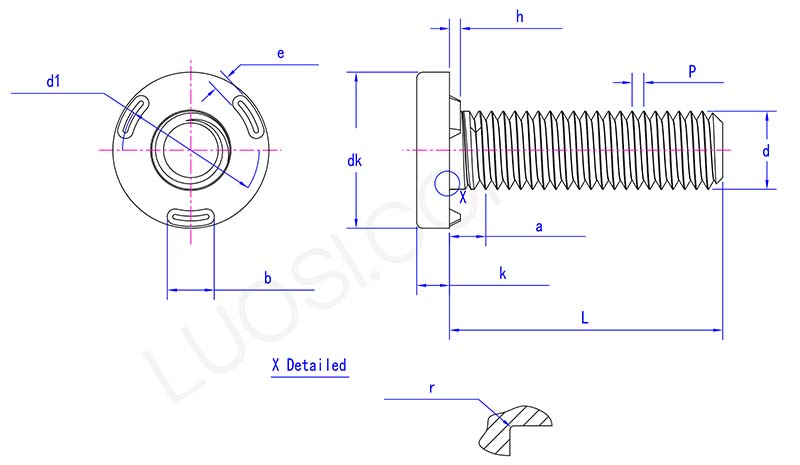

projection underweld screw parameter

ma	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
maximaal	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
maximaal	0.8	0.9	1.1	1.3
u min	0.6	0.75	0.9	1.1
d1 maximaal	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
min	0.2	0.25	0.4	0.4
max	0.6	0.7	0.9	1.2
een max	3.2	4	5	5

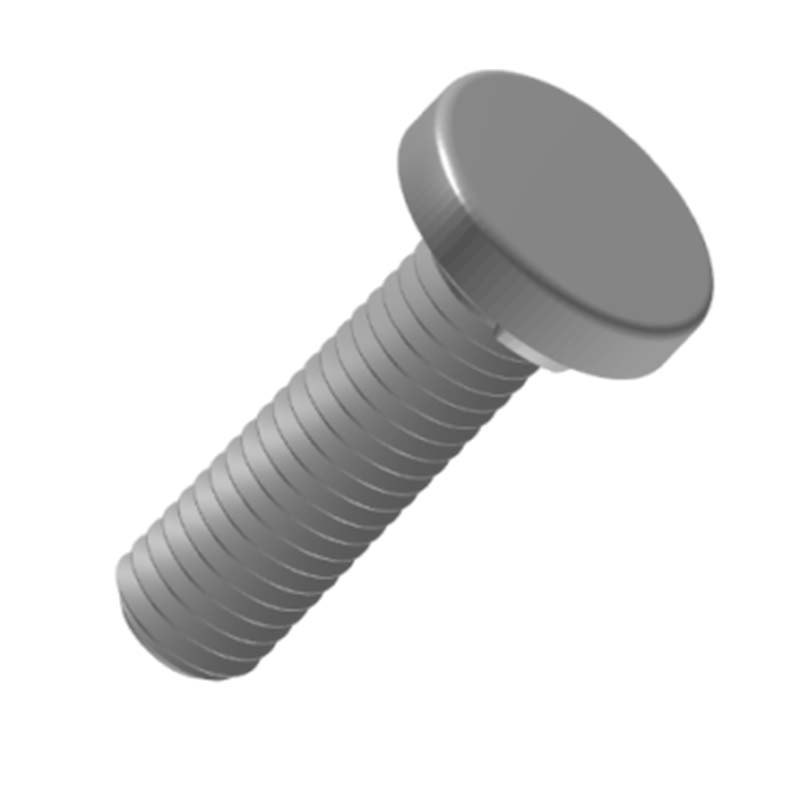

De structuur van de projectie-onderlasschroef is zeer stabiel. De ronde kop is verticaal verbonden met de schroef, waardoor een strakke pasvorm ontstaat. Onder kracht kan het de druk effectief verdelen en is het onwaarschijnlijk dat het vervormt of breekt, waardoor de betrouwbaarheid van de verbinding wordt gegarandeerd. Voor de bediening kunnen gewone sleutels en ander gereedschap worden gebruikt. Er is geen speciale uitrusting vereist. Installatie en demontage zijn relatief eenvoudig, waardoor later onderhoud en aanpassingen gemakkelijk mogelijk zijn.
