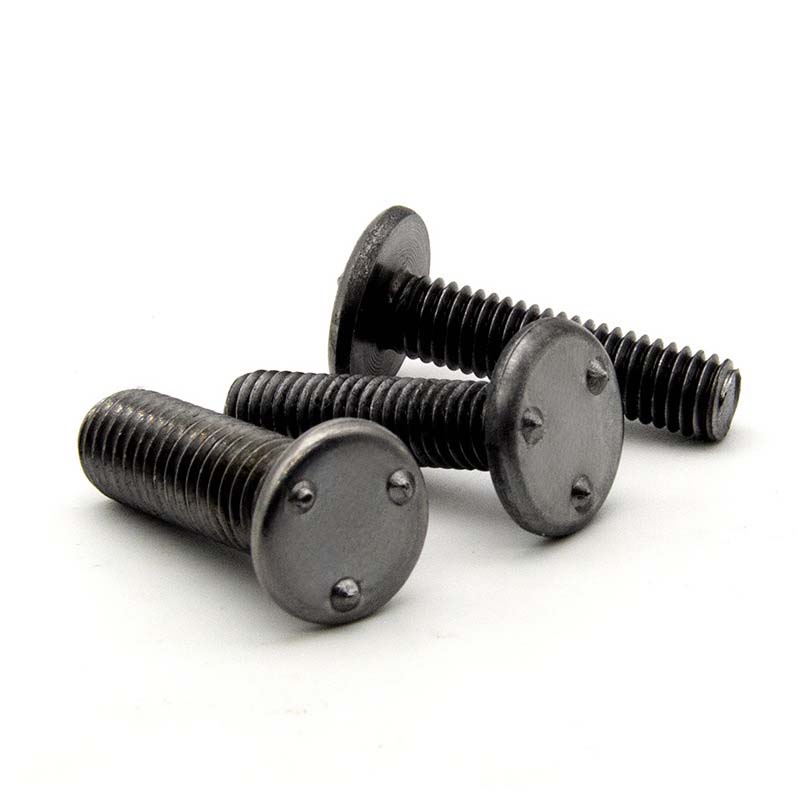

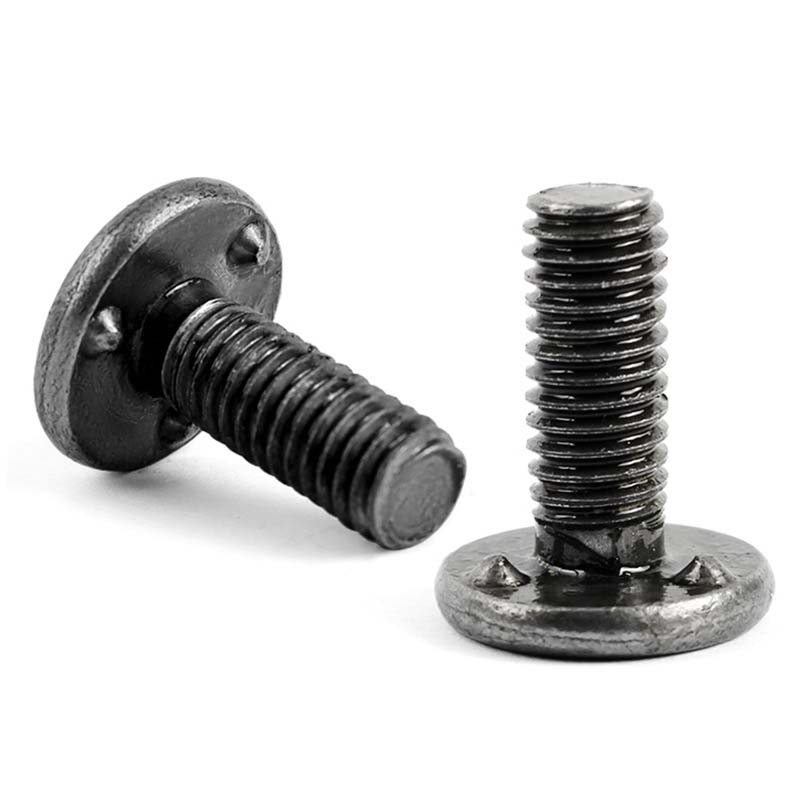

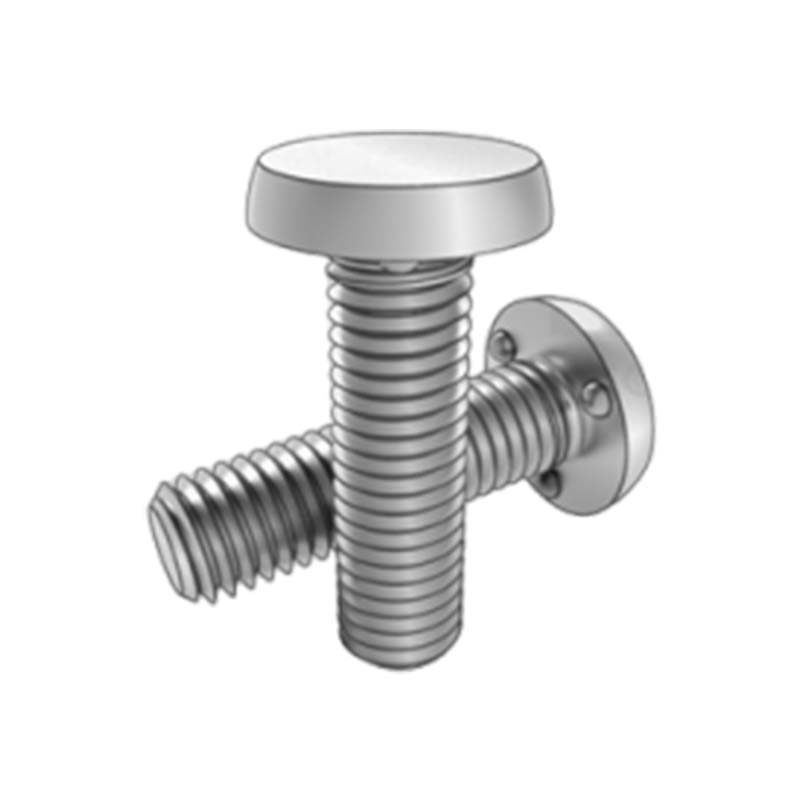

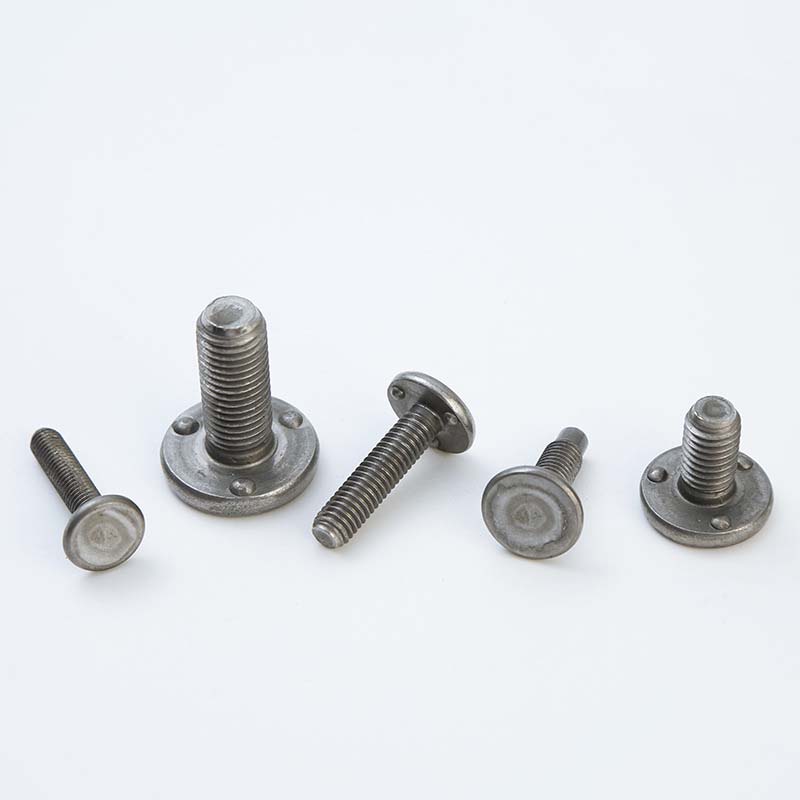

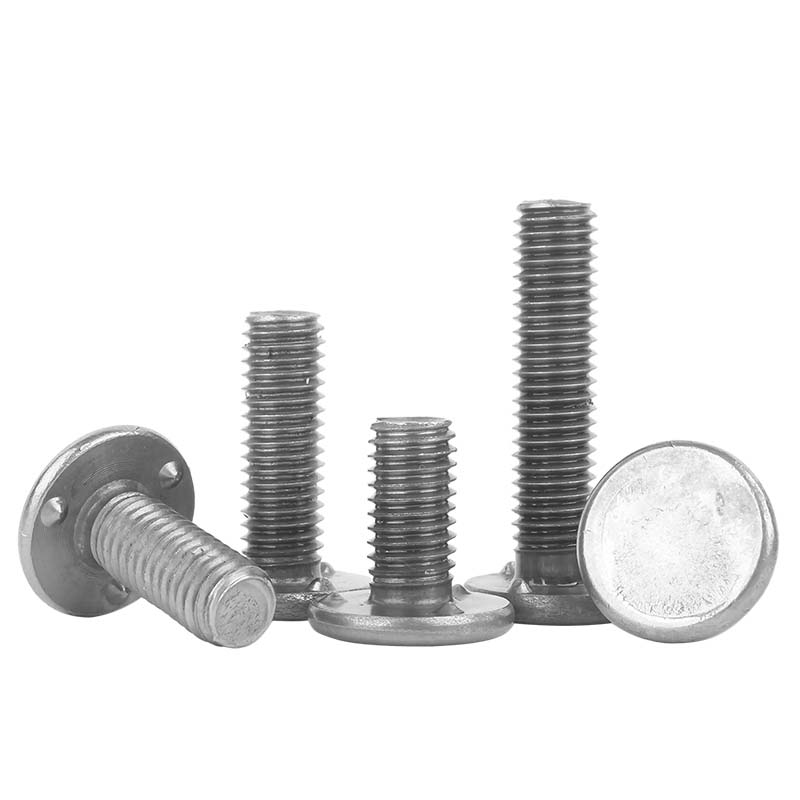

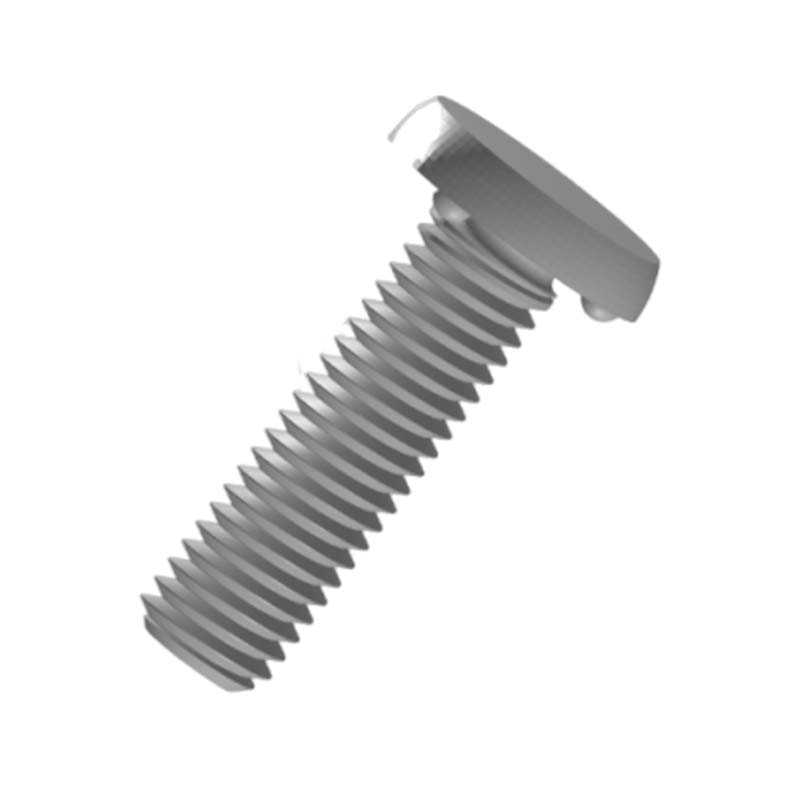

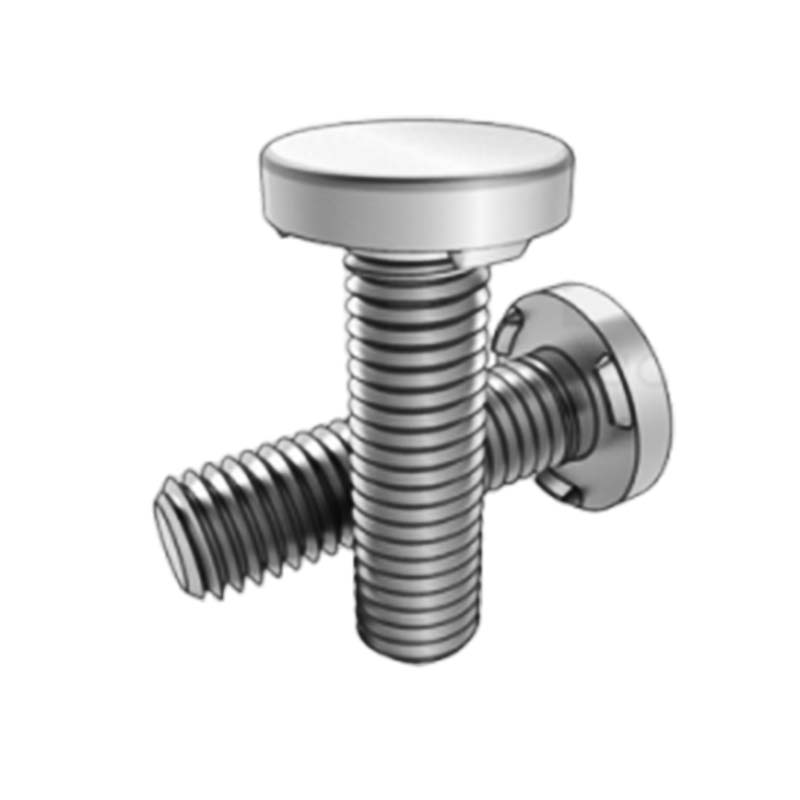

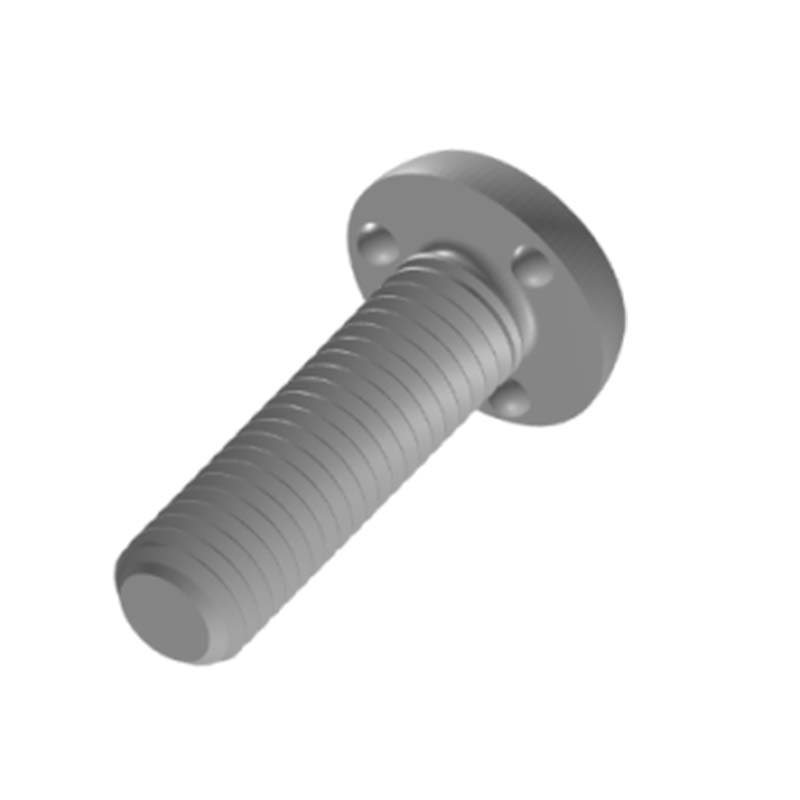

Projectielasschroeven met ronde kop bestaan uit een draadstang en een grotere flens. Het draadstanggedeelte heeft standaard schroefdraad en past goed met de bijpassende moer. Vergeleken met de koppen van gewone bouten is deze groter, dikker, meestal rond en heeft een glad oppervlak.
Het meest opvallende kenmerk van projectielasschroeven met ronde kop is de sterke las en uitstekende verbindingsstabiliteit. Door het lasproces kunnen de bouten stevig met het laswerk worden gecombineerd, waardoor een zeer stabiele verbinding ontstaat, waardoor de kans op losraken aanzienlijk wordt verminderd. De grote flens kan het contactoppervlak met het laswerk vergroten. Bij het aandraaien van de moer kan de druk gelijkmatig worden verdeeld, waardoor overmatige druk op het oppervlak van de las wordt vermeden en wordt voorkomen dat de las beschadigd of vervormd raakt.
Deze lasschroef is voorzien van een flensplaat. De vorm en maat van de flensplaat zijn zorgvuldig ontworpen, waarbij randen eventueel een bepaalde kromming of bijzondere structuren hebben. Tijdens het lassen kan het beter aan het laswerk hechten en het laseffect verbeteren. De nauwkeurigheid van de draadverwerking is hoog en past goed in de moer, waardoor het aanhaaleffect na installatie wordt gegarandeerd. Dankzij het algehele structurele ontwerp kan de bout de kracht efficiënt overbrengen op de lasverbinding wanneer deze onder spanning staat.
In de automobielindustrie wordt de projectielasschroef veel gebruikt. Bij de productie van autochassis worden er vaak diverse onderdelen van het veersysteem mee vastgezet. Wanneer u bijvoorbeeld ophangingsstangen, schokdempers enz. met het chassisframe verbindt, worden deze eerst op de overeenkomstige posities op het frame gelast en vervolgens worden de ophangingscomponenten geïnstalleerd met behulp van de schroefdraad op de bouten.
Projectielasschroef met ronde kop wordt gebruikt bij de vervaardiging van keukenapparatuur. Tijdens het productieproces van keukenapparatuur, zoals grote commerciële fornuizen, ovens, vaatwassers en andere apparaten, zullen ze worden gebruikt. Wanneer u bijvoorbeeld componenten zoals het kachelframe voor commerciële fornuizen en de interne planken van ovens installeert, kunnen deze componenten, door ze aan elkaar te lassen, veilig aan het hoofdgedeelte van de apparatuur worden bevestigd.

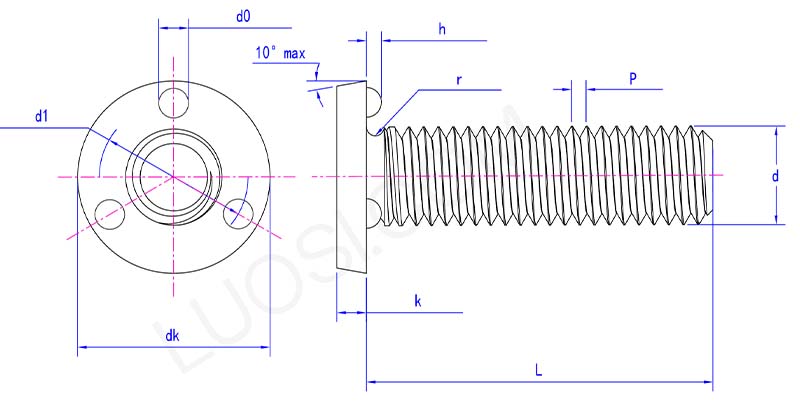

ma |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk max |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
dk min |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k max |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
k min |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
min |
0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
d1 maximaal |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
d1 min |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
maximaal |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
u min |
0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
d0 maximaal |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
d0 min |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
