Verzonken externe tand getande conische borgringen

De verzonken, gekartelde conische borgringen met externe tanden van de Xiaoguo®-fabriek hebben een ingebouwde verzonken vorm. Wanneer u ze erin plaatst, zitten ze op gelijke hoogte met of onder het oppervlak van het onderdeel, zodat de hele buitenkant glad en vlak wordt.

Stuur onderzoek

Productomschrijving

Deze verzonken externe getande conische borgringen zijn kegelvormige borgringen met een verzonken profiel en tanden rond de buitenrand. Door de verzonken vorm passen ze precies in verzonken montagegaten, zodat de schroefkop gelijk met of onder het oppervlak van het onderdeel terechtkomt. Wanneer je de schroef vastdraait, duwt het kegelvormige deel met een constante veerdruk terug en bijten de buitenste tanden zich in het basismateriaal. Dat zorgt ervoor dat de sluiting niet losraakt als dingen trillen of bewegen onder belasting.

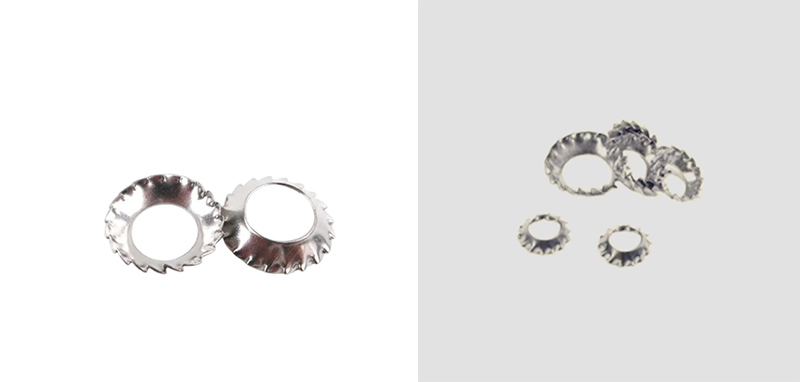

Countersunk External Tooth Serrated Conical Lock Washers

Installatiehandleiding

Hier vindt u de installatiehandleiding voor de verzonken, getande conische borgringen met externe tanden. U kunt het gebruiken als referentie voor uw operatie.

(1)Selectiespecificaties

Zorg ervoor dat de overeenkomstige binnen- en buitendiameters van de verzonken externe getande conische borgringen overeenkomen met de specificaties van de verzonken schroeven. De specificaties moeten consistent zijn om te voorkomen dat ze te groot of te klein zijn, wat de pasvorm en het anti-loslatingseffect kan beïnvloeden.

(2) Installatierichting (belangrijk punt)

Conisch convex oppervlak + buitenste tandoppervlak gericht naar de schroefkop

Het platte achteroppervlak moet stevig aan het plaatwerkoppervlak van het werkstuk worden bevestigd

Installeer niet in de omgekeerde richting. Bij installatie in de omgekeerde richting gaan de functies voor het elastisch voorspannen en het vergrendelen van het tandoppervlak verloren.

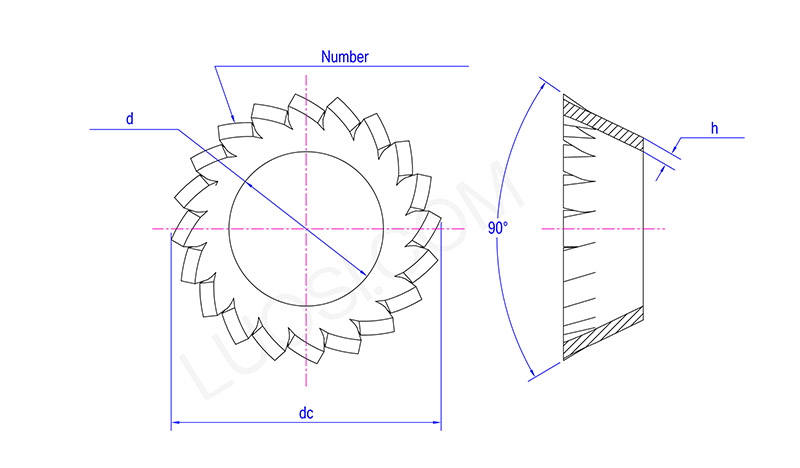

Countersunk External Tooth Serrated Conical Lock Washers

ma	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmax	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
gelijkstroom	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Aantal Aantal tanden min	10	12	12	14	14	16	18	20	26	28	30

(3) Lijn de sluitring correct uit

Schuif de verzonken externe getande conische borgringen op de verzonken schroef en plaats vervolgens de hele set in het montagegat. De binnenste tapsheid van de sluitring wordt uitgelijnd zodat deze in de hoek van de schroefkop past.

(4) Draai eerst met de hand vast

Begin door de schroef met de hand te draaien. Houd hem plat tegen de wasmachine en zorg ervoor dat hij recht is – niet kantelen.

(5) Draai vast met het standaardkoppel

Gebruik een sleutel en draai vast met het gebruikelijke aanhaalmoment. Knijp er net genoeg in om de kegel een beetje plat te maken, zodat er enige veerspanning ontstaat, en laat de buitenste tanden zachtjes in het oppervlak bijten.

(6) Een paar dingen waar u op moet letten

Draai niet te vast – Houd u aan het aanbevolen aanhaalmoment. Gebruik geen slagmoersleutel om hem in te slaan.

Stapel ringen nooit op elkaar – gebruik slechts één per schroef. Als u ze op elkaar stapelt, ontstaat er een ongelijkmatige druk, buigt de wasmachine en wordt het vergrendelvermogen ervan uitgeschakeld.
