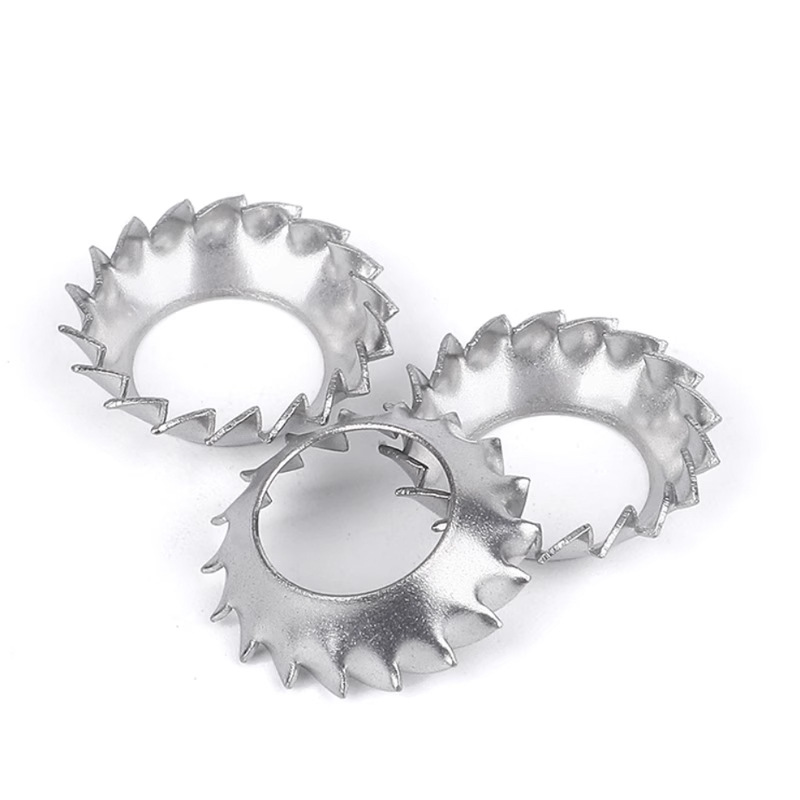

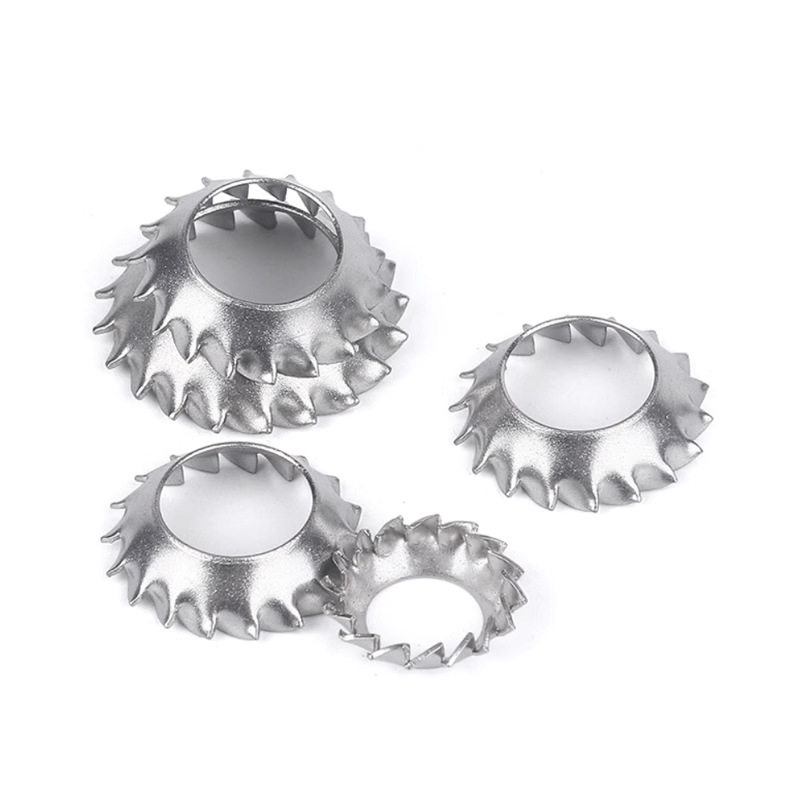

Externe tandborgringen met verzonken kop

De externe tandveerringen met verzonken kop, geproduceerd door de Xiaoguo®-fabriek, hebben sterke elektrische aardingsmogelijkheden. De externe tanden kunnen de oxidefilm op het oppervlak van het werkstuk binnendringen, waardoor een metalen aardingspad voor de elektrische componenten ontstaat.

Stuur onderzoek

Productomschrijving

Het gebruikelijke basismateriaal voor externe tandveerringen met verzonken kop is verenstaal. Dit type materiaal heeft een goede elasticiteit en sterke hechting, maar is gevoelig voor roest. Daarom moet een oppervlaktebehandeling worden uitgevoerd om corrosie te voorkomen.

1. Gegalvaniseerd (wit zink / blauw zink)

Kleur: Zilverwit of lichtblauw

Zoutsproeitest: gemiddeld (72-96 uur)

Hoge kostenprestaties, veel gebruikt; Het roestpreventievermogen is gemiddeld

De oppervlaktebehandelde externe tandveerringen met verzonken kop zijn geschikt voor droge binnenomgevingen en algemene industriële montage

2. Geel zink

Kleur: Goudgeel

Resultaat zoutsproeitest: Middelhoog (96–120 uur)

De corrosieweerstand is superieur aan wit zink en de kleur is gemakkelijk te onderscheiden

Geschikt voor algemeen industrieel gebruik zowel binnen als buiten, evenals in mild vochtige omgevingen

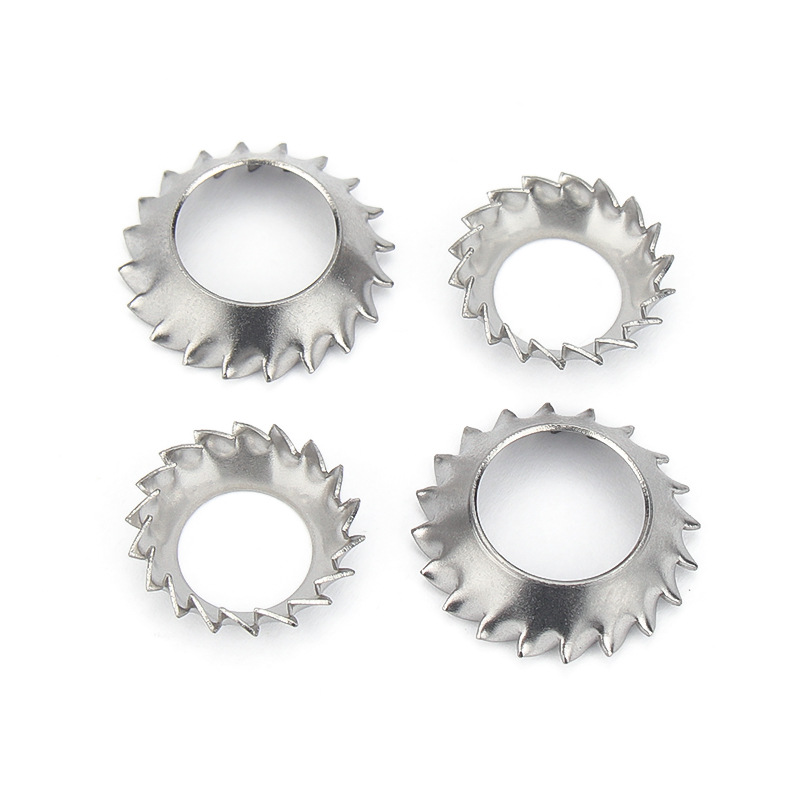

External Tooth Lock Washers With Countersunk

3. Mechanische galvanisatie

Uiterlijk is mat zilvergrijs

Zoutsproeitest is hoog (200–400 uur)

Geen risico op waterstofbrosheid, uniforme coating

Zeer sterke pakking (hardheid ≥ HRC 40), hoge veiligheidseisen

4.Dacromet (zink-aluminiumcoating)

Uiterlijk kleur: mat zilvergrijs / donkergrijs

Zoutsproeitest is hoog (meer dan 500 - 1000 uur)

Geen waterstofverbrossing, uitstekende zoutsproeibestendigheid, hoge temperatuurbestendigheid (≤ 300°C)

De externe tandveerringen met verzonken kop, behandeld met een Dacromet-oppervlaktebehandeling, zijn geschikt voor autochassis, buitenuitrusting, omgevingen met hoge luchtvochtigheid en een hoog zoutgehalte.

5. Zwart oxide

zwart

Zoutsproeitest is extreem laag (slechts een paar uur)

De kosten zijn het laagst en de grootte verandert nauwelijks. Het uiterlijk is mat.

Het is geschikt voor droge binnenomgevingen. Er wordt alleen aan de uiterlijke eisen voldaan en roestpreventie is niet nodig.

6. Fosfateren

Donkergrijs

Zoutsproeitest (vereist oliecoating)

Geen waterstofverbrossing, goede olieopslageigenschappen, kan de smering verbeteren

Coating van de basislaag, of voor assemblages die oliesmering vereisen

7. Vernikkelen

Helder zilverwit

Goed zoutsproeitestresultaat (≈ 200 uur)

Glanzend uiterlijk, corrosiebestendiger dan gegalvaniseerd, maar hogere kosten

De vernikkelde externe tandveerringen met verzonken kop worden toegepast in elektronica, precisie-instrumenten en scenario's met eisen aan uiterlijk

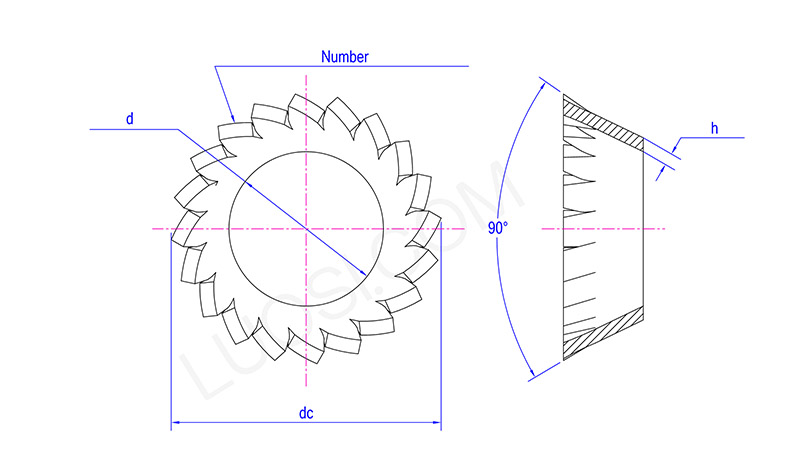

External Tooth Lock Washers With Countersunk

ma	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmax	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
gelijkstroom	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Aantal Aantal tanden min	10	12	12	14	14	16	18	20	26	28	30
