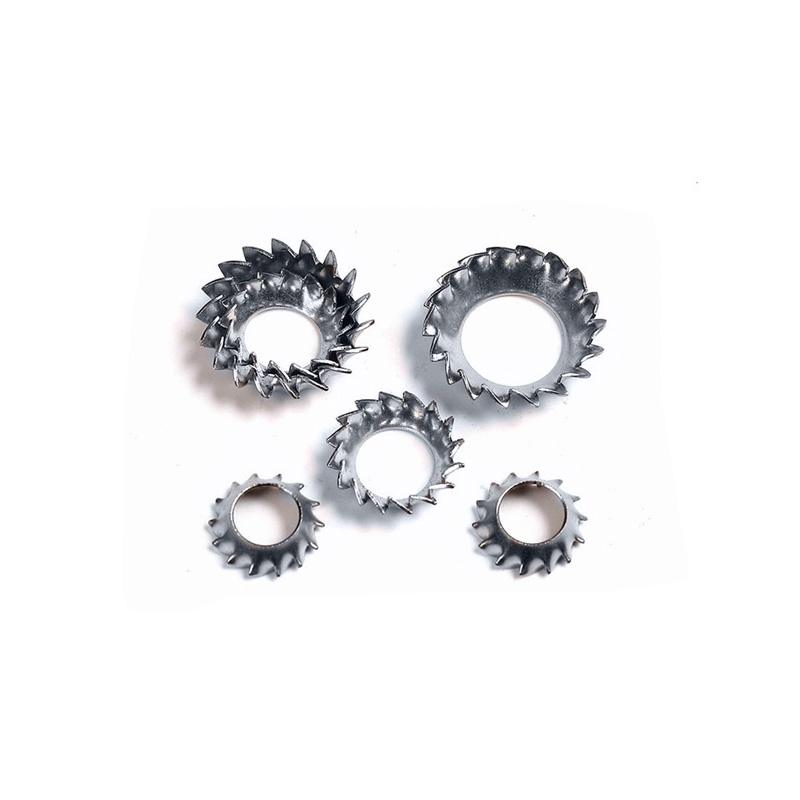

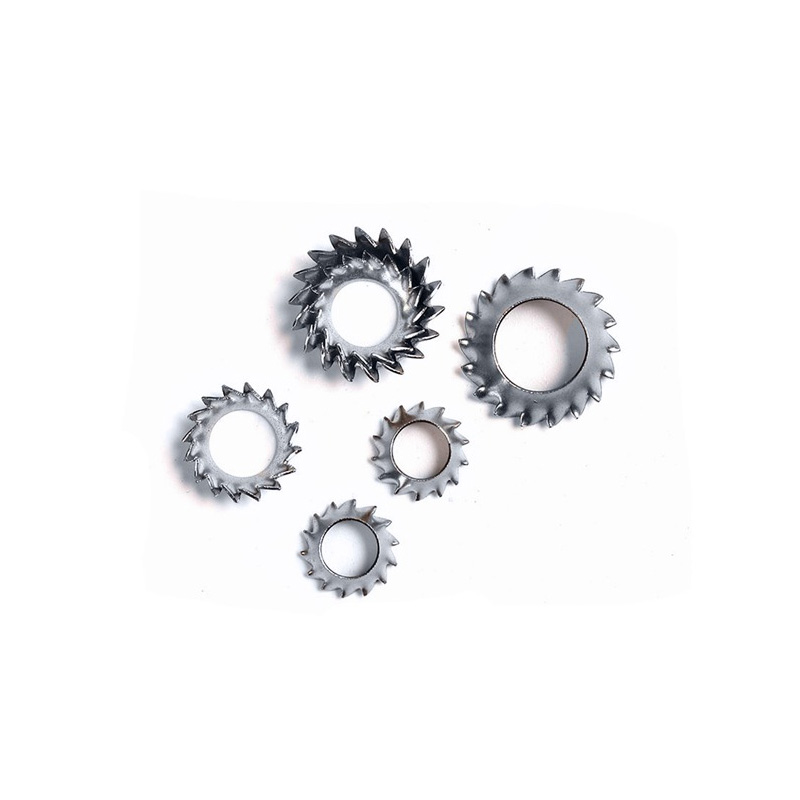

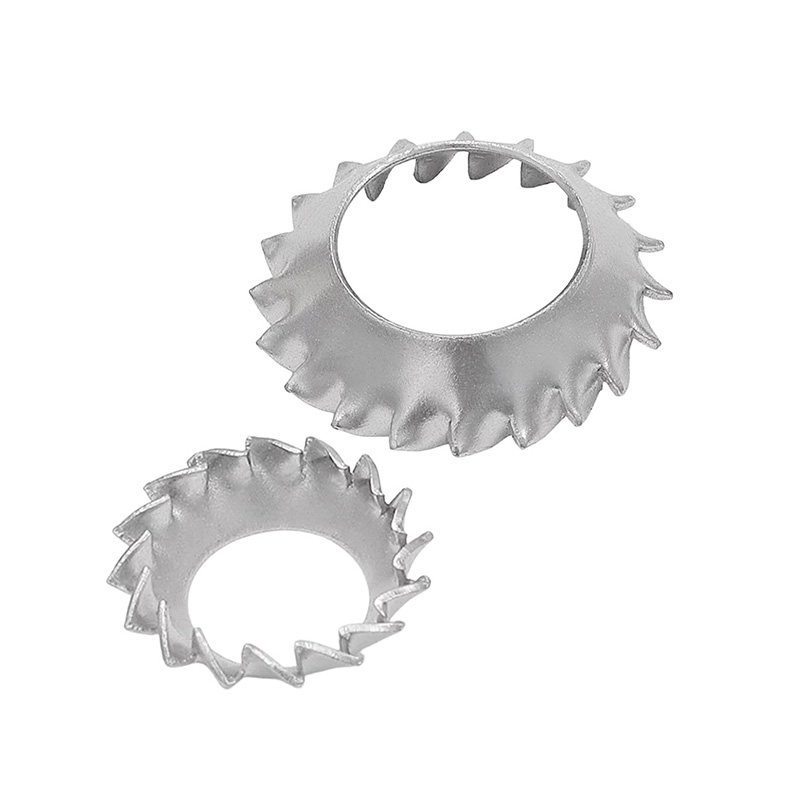

Externe tand getande conische borgringen

Conische veervoorspanning

De externe getande conische borgringen bevinden zich in een ondiepe schotelvorm (conisch) in vrije staat en hebben een bepaalde natuurlijke hoogte.

Toen het vastdraaien begon, werd de ring in de uitsparing geduwd en werd de conische structuur geleidelijk afgevlakt.

De afgeplatte ring streeft er, ondanks dat hij is samengedrukt, altijd naar zijn oorspronkelijke conische vorm terug, waardoor hij continu een axiale veerkracht genereert.

Deze elastische kracht werkt tussen de kop van de schroef en het werkstuk, waardoor een constante voorspanning voor de schroefdraad wordt gehandhaafd en kleine openingen worden gecompenseerd die worden veroorzaakt door thermische uitzetting, slijtage of materiaalvervorming.

Mechanisch slot met externe tand

Er bevindt zich een rij scherpe radiale tanden op de buitenomtrek van de getande conische borgringen met externe tanden.

Wanneer de sluitring wordt afgevlakt, bijten deze buitenste tanden zich in het oppervlak van het werkstuk, waardoor meerdere mechanische aangrijpingen ontstaan.

Nadat de tanden zich hebben vastgebeten, komt dit neer op het toevoegen van anti-rotatieweerstand tussen de ring en het werkstuk.

Dit mechanische vergrendelingsmechanisme is effectief bestand tegen loskomen veroorzaakt door trillingen, schokken en dynamische belastingen.

Verzonken verzonken pasvorm

Het conische oppervlak van de externe getande conische borgringen komt overeen met het conische oppervlak van de standaard verzonken schroefkop.

Na installatie wordt de ring volledig in de uitsparing van het werkstuk gestoken en ligt de kop van de schroef op gelijke hoogte met of iets lager dan het oppervlak van het werkstuk.

Dit zorgt ervoor dat het montageoppervlak glad en vlak is, zonder uitsteeksels, en geen ongemak veroorzaakt bij aanraking, andere componenten niet hindert en de ingrijping tussen de tanden en het werkstuk niet beïnvloedt.

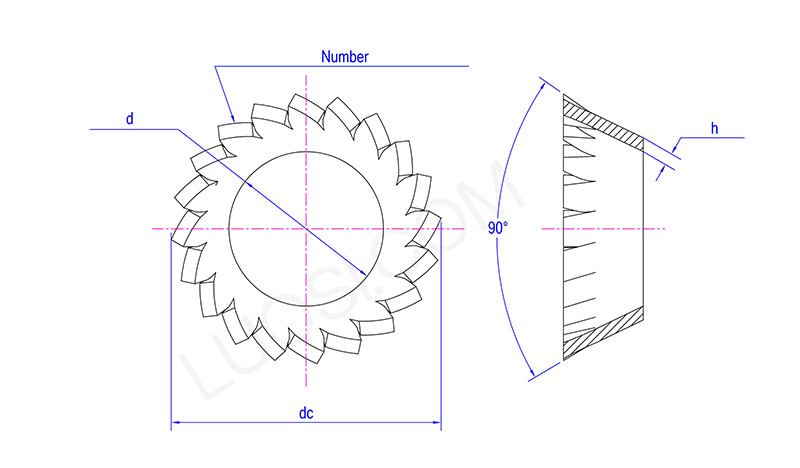

ma	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmax	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
gelijkstroom	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Aantal Aantal tanden min	10	12	12	14	14	16	18	20	26	28	30

Veelgestelde vragen beantwoord

（1）Is de hardheid en het koppel stabiel?

Alle externe getande conische borgringen zijn gemaakt met een warmtebehandeling. Hardheid, elasticiteit en vergrendelingskoppel worden bij batchbestellingen stabiel gehouden.

(2) Biedt u gratis monsters?

A: We kunnen gratis standaardmonsters aanbieden, de koper hoeft alleen de vrachtkosten te dragen.

（3）Wat is uw MOQ voor standaard- en aangepaste formaten?

Standaardformaten ondersteunen een kleine proefbestelling. Aangepaste niet-standaard artikelen hebben een kleine MOQ nodig, we accepteren voorbeeldbestellingen en massaproductie.
