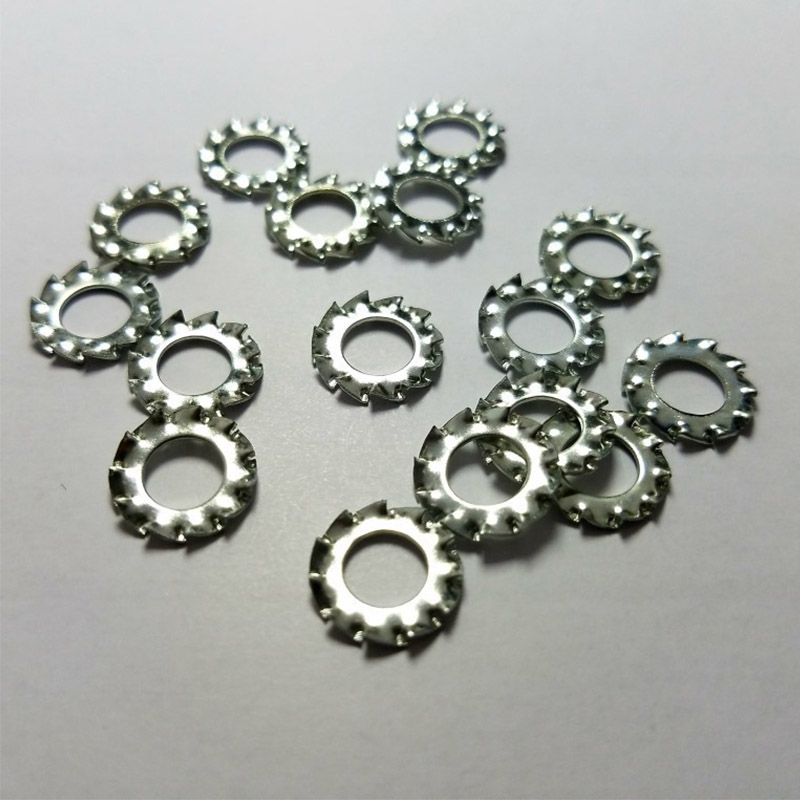

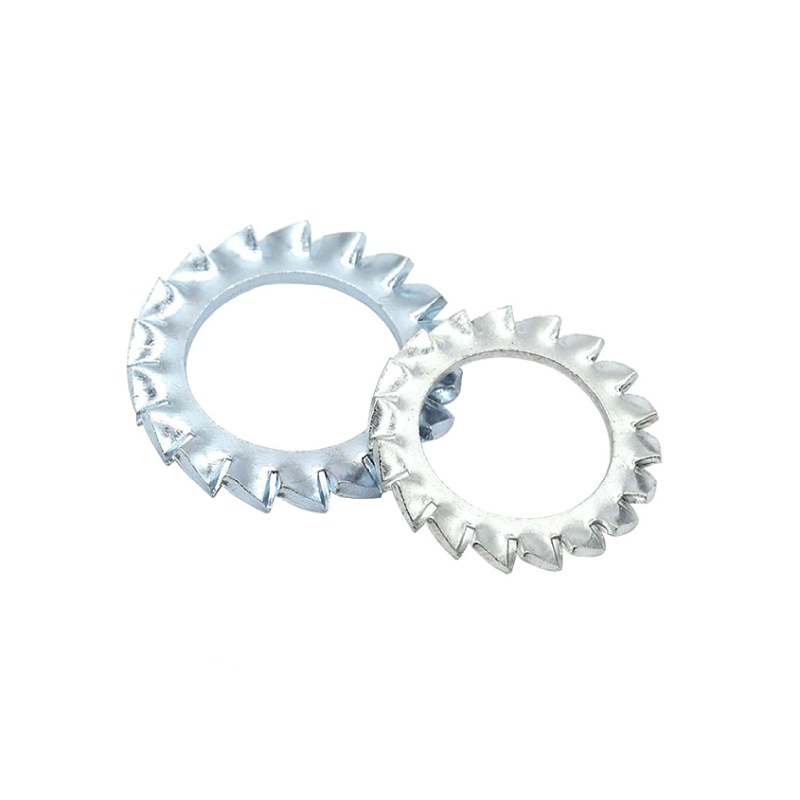

Borgringen met gekartelde tanden

De borgringen van de Xiaoguo®-fabriek met gekartelde tanden zijn compact en gemakkelijk op te bergen, en ze werken goed in smalle installatieruimtes. We raden u aan bulkbestellingen te plaatsen, waardoor het bijhouden van de voorraad eenvoudiger wordt en u ook betere eenheidsprijzen krijgt.

Stuur onderzoek

Productomschrijving

1）Moet ik een momentsleutel gebruiken bij het installeren van borgringen met gekartelde tanden?

Het wordt ten zeerste aanbevolen om te gebruiken. Draai gewoon vast volgens het standaard aanbevolen aanhaalmoment voor bouten of moeren.

(2) Hoe kunnen we voorkomen dat de pakking krassen maakt op het oppervlak van het werkstuk?

De tanden zelf zullen in het oppervlak bijten en zelfs de kleinste krasjes kunnen niet volledig worden vermeden.

（3）Wat gebeurt er als de sluitring te strak wordt aangedraaid?

Door te strak aandraaien worden de tanden volledig platgedrukt, waardoor de ring zijn elasticiteit verliest en het anti-loslatingseffect sterk afneemt.

（4）Moet ik het oppervlak reinigen voordat ik borgringen met gekartelde tanden installeer?

Ja. De olie-, ijzervijlsel-, verf- of oxidelaag op de boutkop/moerbasis en het werkstukoppervlak moeten worden verwijderd.

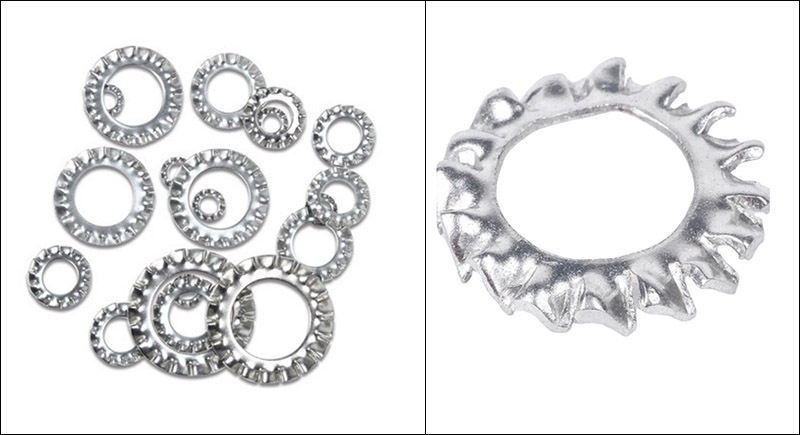

Lock Washers with Serrated Toothed

Een juiste installatie van de borgringen met getande tanden is van cruciaal belang om het anti-loslatingseffect en de elektrische geleiding te garanderen.

(1)Reinig de contactoppervlakken

Verwijder olie, ijzervijlsel, verf- of oxidelagen van de onderkant van bouten of moeren en van de oppervlakken van werkstukken.

(2) Bevestig de richting van de sluitring (belangrijkste)

Het tandoppervlak moet naar het contactoppervlak van de boutkop of moer gericht zijn, en het platte oppervlak moet naar de buitenkant van het werkstuk gericht zijn.

Het omkeren van de installatie zal resulteren in: De tanden kunnen niet in elkaar grijpen, waardoor de anti-losmaakfunctie volledig verloren gaat.

(3) Installeer de sluitring Plaats de borgringen met gekartelde tanden onder de boutkop of moer en houd ze uitgelijnd in het midden van de bout.

(4) Draai eerst met de hand vast. Draai de bout of moer met de hand totdat de ring het oppervlak van het onderdeel lichtjes raakt. De tanden zullen op dit moment nog niet volledig doorbijten.

(5) Aandraaien met standaard aanhaalmoment Gebruik een momentsleutel om de bout en moer vast te draaien volgens de standaard aanhaalvereisten. De tanden van de sluitring zinken vanzelf in het oppervlak tijdens het aandraaien, het is niet nodig om het aanhaalmoment opnieuw aan te passen. Gebruik geen slagmoersleutel met overmatige kracht, anders kunnen de tanden wegglijden en zullen de borgringen met gekartelde tanden vervormen.

(6) Controle na installatie Indien gebruikt voor elektrische aarding, test dan de weerstand tussen de bout en het werkstuk met een multimeter na het vastdraaien om een stabiele geleiding te garanderen. De weerstandswaarde moet dichtbij 0 Ω liggen.

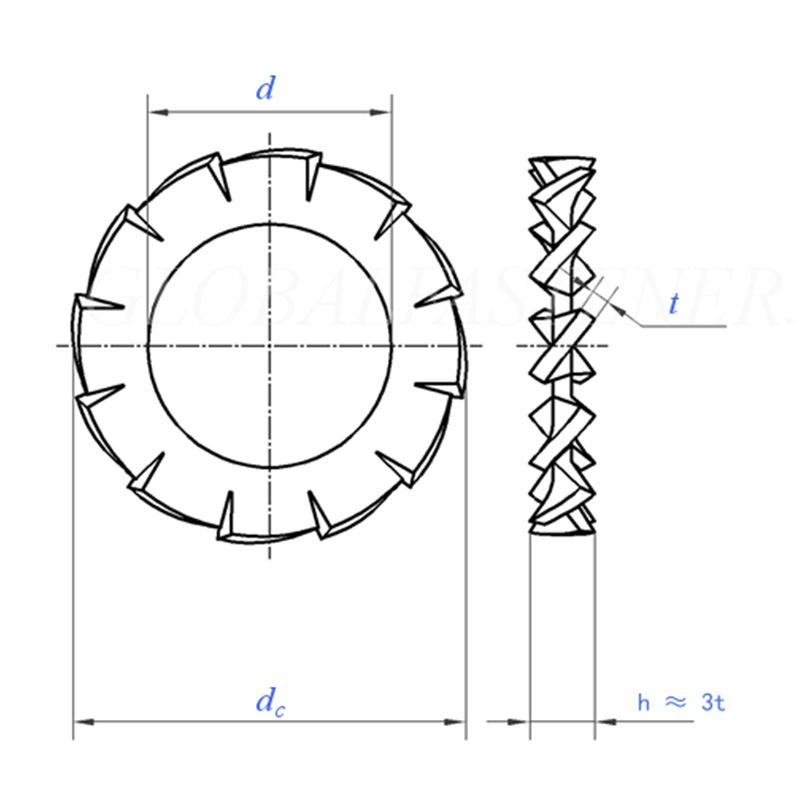

Lock Washers with Serrated Toothed

Maat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominale grootte	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximaal	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
gelijkstroom	max=nominale maat	3.6	4.5	5.5	6	7	8	10	11	12.5	15
gelijkstroom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Aantal tanden	min	9	9	9	9	10	11	11	12	14	14
per 1000 eenhedenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Voor nominale draaddiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Maat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominale grootte	10.5	13	15	17	19	21	23	25	28	31
d	maximaal	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominale maat	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Aantal tanden	min	16	16	18	18	18	20	20	20	22	22
per 1000 eenhedenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Voor nominale draaddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
