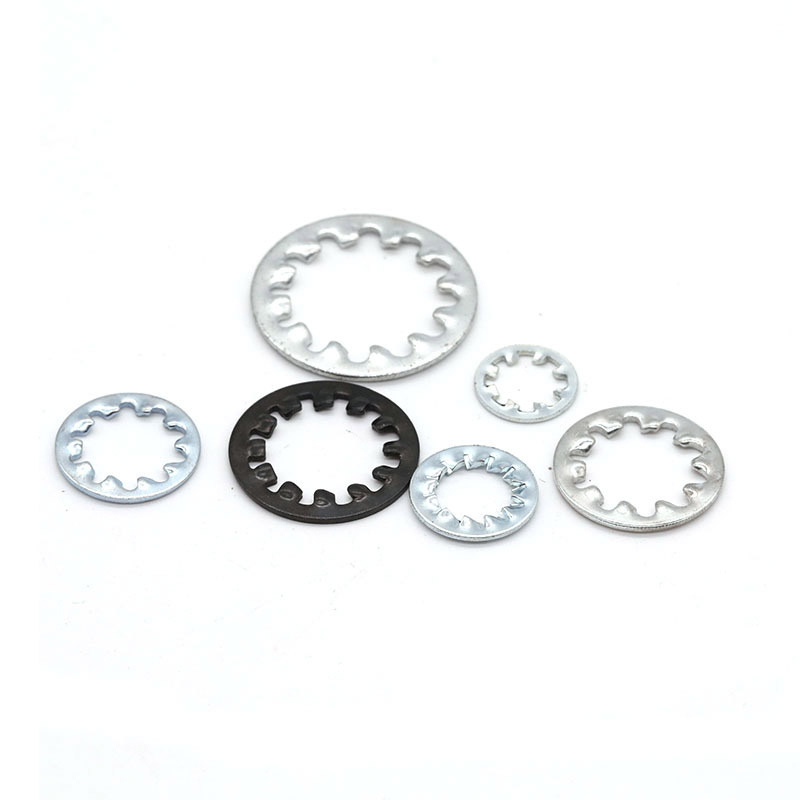

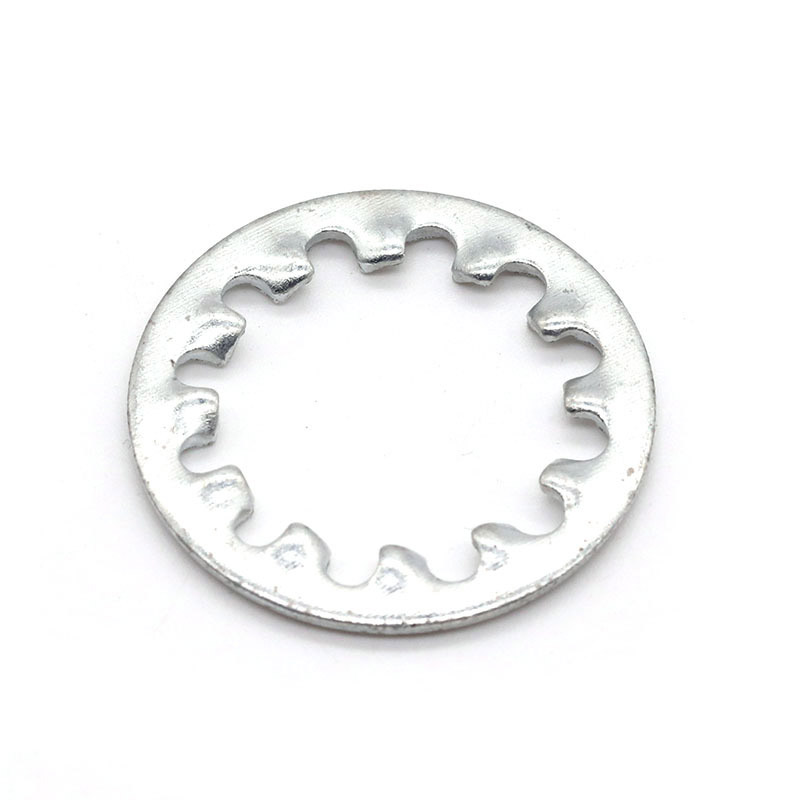

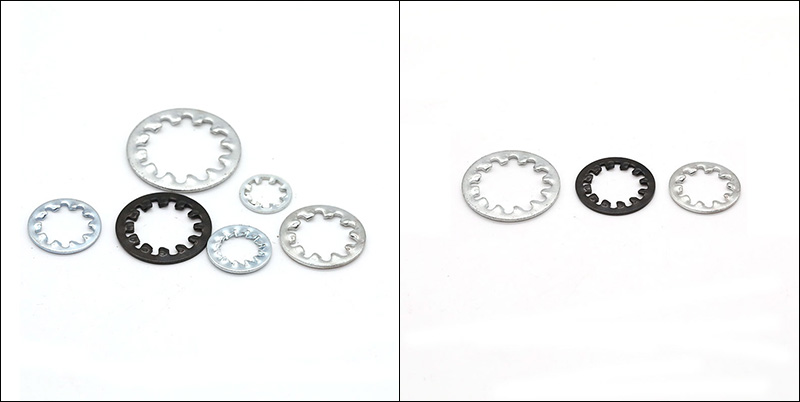

Borgringen met interne tanden

De borgringen met interne tanden zijn hoofdzakelijk onderverdeeld in standaardtype (type AW) en zwaar type (type IOW). Het belangrijkste verschil tussen beide ligt in de diepte en sterkte van de tandwielvorm.

(1)Type AW

Kernkenmerk: het gebruik van een dichter opeengepakt intern tandwielontwerp om de belasting te verdelen

Vergrendelingsprincipe:Door het aantal contactpunten tijdens de beet te vergroten, wordt wrijving gebruikt om losraken te voorkomen.

Voorkeursmaterialen: Conventioneel koolstofstaal of economisch roestvrij staal (zoals SUS304)

Draagvermogen: geschikt voor gemiddelde en lage belasting, lichtgewicht bevestiging

Kosten: Economisch type

Typische toepassing: de borgringen van het type AW met interne tanden zijn geschikt voor elektronische schakelingen, printplaten, huishoudelijke apparaten, instrumentenpanelen en andere lichte apparaten.

(2)Type IOW

Kernkenmerk: de tanden zijn dieper, scherper en dikker, met een grotere bijtkracht.

Vergrendelingsprincipe: Door de tandpunten te gebruiken om het metalen oppervlak te "grijpen en te bijten", wordt mechanische vergrendelingskracht gegenereerd.

Materiaal: Gemaakt van 65Mn verenstaal, hardheid HRC 39-50

Belastingsprestaties: geschikt voor werkomgevingen met zware belasting en hevige trillingen

Kostenkenmerk: Grote waarde voor betrouwbare prestaties

Toepassing: IOW borgringen met interne tanden zijn ideaal voor zware onderdelen. Op grote schaal gebruikt op autochassis en -motoren, industriële machines en hijsapparatuur voor de bouw.

Simpel gezegd, welke keuze je moet maken tussen standaard AW en heavy-duty IOW komt vooral neer op de werkspanning op de bouten. Voor lichte toepassingen zoals elektronica en huishoudelijke apparaten is het reguliere AW-type voldoende en budgetvriendelijker.

Voor situaties met sterke trillingen of schokken, zoals auto's en grote industriële machines, kiest u voor het heavy-duty IOW-type om de boutverbindingen veilig te houden.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

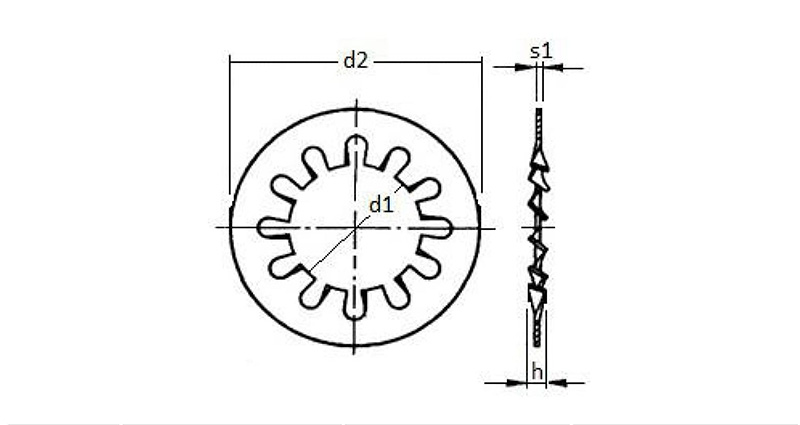

De verstrekte informatie en tekening zijn alleen ter referentie

Misschien wil je het weten

（1）Welke stijl moet ik gebruiken voor automotorinstallaties?

We raden aan om IOW interne tandborgringen te gebruiken. Ze werken uitstekend om te voorkomen dat schroeven loskomen.

（2）Heeft u roestvrijstalen versies voor beide stijlen?

Zeker. Zowel de AW- als de IOW-typen zijn leverbaar in roestvast staal, zoals de kwaliteit A2/304 en A4/316.

（3）Wat is het hardheidsverschil tussen de IOW- en AW-typen?

Standaard AW-ringen van koolstofstaal hebben meestal een hardheid van HRC 35-45. De heavy-duty IOW-koolstofstalen versie is harder, met een hardheid over het algemeen van HRC 42 tot 50.
