Hoewel de M3 externe vertanding borgringen klein van formaat zijn, heeft deze een breed scala aan toepassingen. Met zijn compacte structuur, betrouwbare sluitkracht en geleidbaarheid speelt het op veel gebieden een belangrijke rol.
(1)Robots, precisiemachines
Boutbevestiging voor uiterst nauwkeurige en trillingsgevoelige apparatuur zoals industriële robotverbindingen, motorbeugels en lineaire modules
(2)Consumentenelektronica
Het frame van mobiele telefoons, de motorsteunen van drones, de ondersteunende structuren voor VR/AR-apparaten, de interne structuren van gamecontrollers, enz., al deze zeer sterke en geminiaturiseerde verbindingspunten
(3) Nieuwe energie-industrie
M3 externe vertanding borgringen worden gebruikt in belangrijke scenario's binnen laadstations, zoals elektrische modules, modules voor energieopslagbatterijen en fotovoltaïsche omvormers, waar weerstand tegen corrosie en trillingen vereist zijn.
(4)Meubels en kantoorbenodigdheden
Anti-loslatingsmaatregelen voor de verbinding tussen onderstel en rugleuning van bureaustoelen, metalen planken, vitrinekasten, verlichtingsarmaturen etc. tijdens demontage- en montageprocessen
(5)Optische en fotografische apparatuur
De interne verstelmechanismen, lenssteunen, pan-tilt-bevestigingen, enz. van precisie-instrumenten hebben de vraag naar kleine en zeer sterke verbindingen

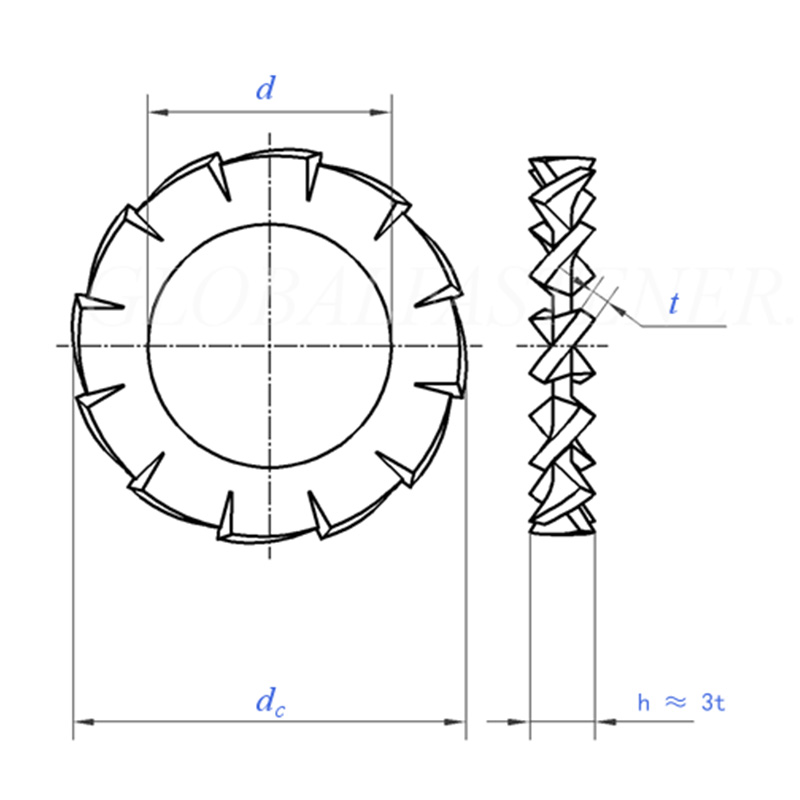

| Maat | 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | |
| d | min=nominale grootte | 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 |
| maximaal | 1.84 | 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | |
| gelijkstroom | max=nominale maat | 3.6 | 4.5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 12.5 | 15 |
| min | 3.3 | 4.2 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 | 10.57 | 12.07 | 14.57 | |
| t | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | |
| Aantal tanden | min | 9 | 9 | 9 | 9 | 10 | 11 | 11 | 12 | 14 | 14 |
| per 1000 eenhedenkg | 0.02 | 0.03 | 0.045 | 0.06 | 0.11 | 0.14 | 0.28 | 0.36 | 0.5 | 0.8 | |
| Voor nominale draaddiameter | M1.6 | M2 | M2,5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | |
| Maat | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | |
| d | min=nominale grootte | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| maximaal | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | 31.39 | |
| de | max=nominale maat | 18 | 20.5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| min | 17.57 | 19.98 | 23.48 | 25.48 | 29.48 | 32.38 | 35.38 | 37.38 | 43.38 | 47.38 | |
| t | 0.9 | 1 | 1 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |
| Aantal tanden | min | 16 | 16 | 18 | 18 | 18 | 20 | 20 | 20 | 22 | 22 |
| per 1000 eenhedenkg | 1.25 | 1.6 | 2.3 | 2.9 | 5 | 6 | 7.5 | 8 | 12 | 14 | |
| Voor nominale draaddiameter | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | |
Kernsterkten
De M3 externe vertandingsborgringen kunnen in zoveel scenario's worden gebruikt, vooral vanwege de verschillende sterke eigenschappen.
(1) Anti-vibratie en anti-loslating
De M3 externe vertandingsborgringen zijn een professioneel hulpmiddel om trillingen te weerstaan. De externe tandstructuur is speciaal ontworpen om "te voorkomen dat bevestigingsmiddelen losraken in een trillende omgeving", vooral bij apparatuur met dynamische belastingen en continue beweging.
(2)Elektrische aarding
De scherpe tanden kunnen gemakkelijk door de oxidelaag of coating op het metalen oppervlak dringen, waardoor een stabiel elektrisch pad ontstaat.
(3)Ruimtevriendelijk
Voor het interieur van precisieapparatuur kunnen de M3 externe vertandingsborgringen direct onder de kop van de bevestiger worden geïnstalleerd, waardoor ze vrijwel geen extra ruimte in beslag nemen.
(4) Materiaalopties zijn beschikbaar
Mensen kunnen verschillende materialen kiezen op basis van de specifieke toepassingsomgeving. Verenstaal heeft een hoge sterkte en roestvrij staal is bestand tegen roest, waardoor het geschikt is voor verschillende scenario's.
