M6 buitenste gekartelde borgring

De M6 buitenste gekartelde borgring geproduceerd door de Xiaoguo®-fabriek is zeer kosteneffectief. Met een relatief lage eenheidsprijs kunnen ze betrouwbare anti-loslatingsprestaties leveren en zijn ze bijzonder geschikt voor grootschalige montagewerkzaamheden.

Stuur onderzoek

Productomschrijving

Bij het installeren en gebruiken van de M6 buitenste gekartelde borgring vereisen de volgende punten speciale aandacht.

(1) Eenmalig gebruik

Als de tanden na het verwijderen van de M6 buitenste getande borgring permanent zijn vervormd, kunnen ze niet opnieuw worden gebruikt; anders zullen ze niet in staat zijn om de anti-loslatingsfunctie te bieden.

（2）Niet geschikt voor zachte materialen

De tanden kunnen diep in aluminium, plastic en dunne stalen platen bijten, wat inkepingen of barsten kan veroorzaken. Het wordt aanbevolen om een platte ring onder de M6 buitenste getande borgring toe te voegen voor buffering.

（3）Let op de oppervlaktecoating

Als er een verf- of galvaniseerlaag op het oppervlak van het werkstuk zit, kunnen de tanden de coating binnendringen en sporen achterlaten. Wanneer er eisen worden gesteld aan het uiterlijk, kies dan zorgvuldig.

（4）Probeer zoveel mogelijk grote bevestigingsmiddelen te gebruiken.

De externe tandring is geschikt voor bouten met grotere koppen zoals zeshoekige koppen, ronde koppen en platte koppen; voor schroeven met een kleine kop moet een interne tandpakking worden gekozen.

(5) Koppelregeling

Overmatig aanspannen kan ertoe leiden dat de tanden volledig afgevlakt raken en hun elasticiteit verliezen; onvoldoende koppel verhindert een goede pasvorm. Daarom is het essentieel om strikt volgens de aanbevolen waarden te werken.

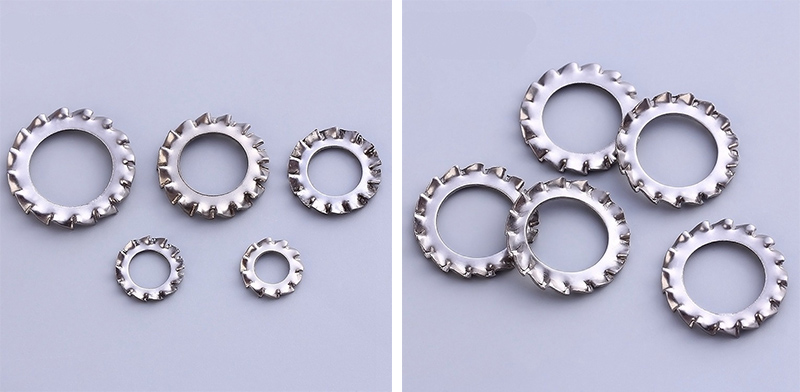

M6 Outer Serrated Lock Washer

Veelvoorkomende fouten en oplossingen

（1）Na het vastdraaien komt de buitenrand van de M6 buitenste gekartelde borgring omhoog.

Mogelijke oorzaken: De wasmachine is in de verkeerde richting geïnstalleerd.

Oplossing:Verwijder het en installeer het opnieuw met het tandoppervlak naar de bevestiger gericht.

(2) De bouten komen nog steeds los.

Mogelijke oorzaken: Onvoldoende koppel / Hergebruik van sluitringen

Oplossing: Controleer de koppelwaarde. /Als het gedemonteerd en opnieuw gemonteerd is, vervang dan de nieuwe sluitring.

（3）De aardingsweerstand is te hoog.

Mogelijke oorzaken: De tanden zijn niet door de coating heen gegaan.

Oplossing: Maak het contactoppervlak schoon, of schraap de coating lichtjes af en zet hem vervolgens weer vast.

(4) Het oppervlak van het werkstuk is ernstig bekrast.

Mogelijke oorzaken: De M6 buitenste gekartelde borgring wordt direct tegen het zachte oppervlak gedrukt.

Oplossing: Plaats een platte ring onder de ring of vervang deze door een interne tandring.

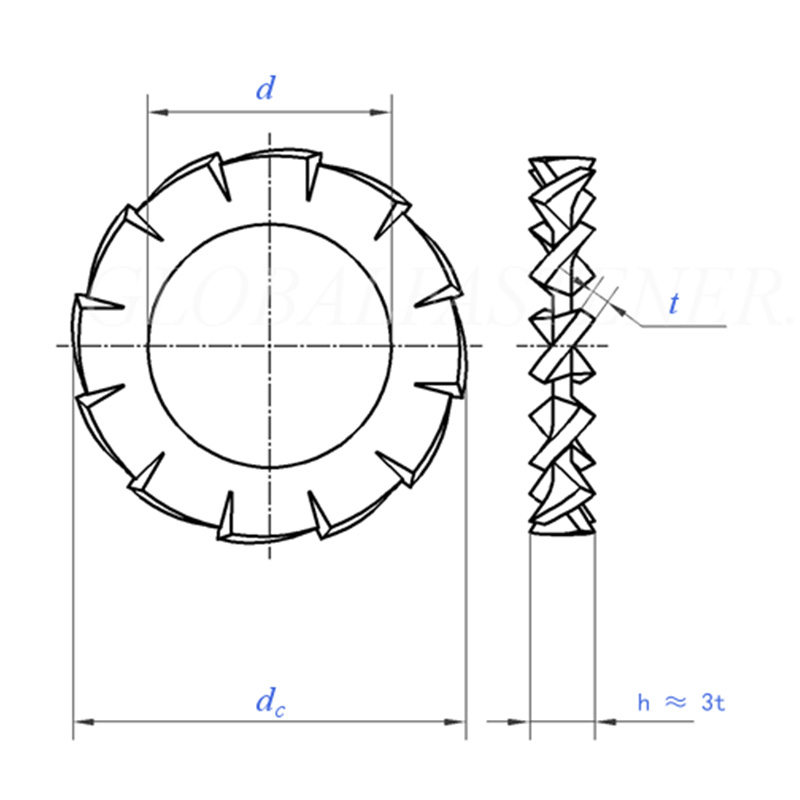

M6 Outer Serrated Lock Washer

Maat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominale grootte	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximaal	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
gelijkstroom	max=nominale maat	3.6	4.5	5.5	6	7	8	10	11	12.5	15
gelijkstroom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Aantal tanden	min	9	9	9	9	10	11	11	12	14	14
per 1000 eenhedenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Voor nominale draaddiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Maat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominale grootte	10.5	13	15	17	19	21	23	25	28	31
d	maximaal	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominale maat	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Aantal tanden	min	16	16	18	18	18	20	20	20	22	22
per 1000 eenhedenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Voor nominale draaddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
