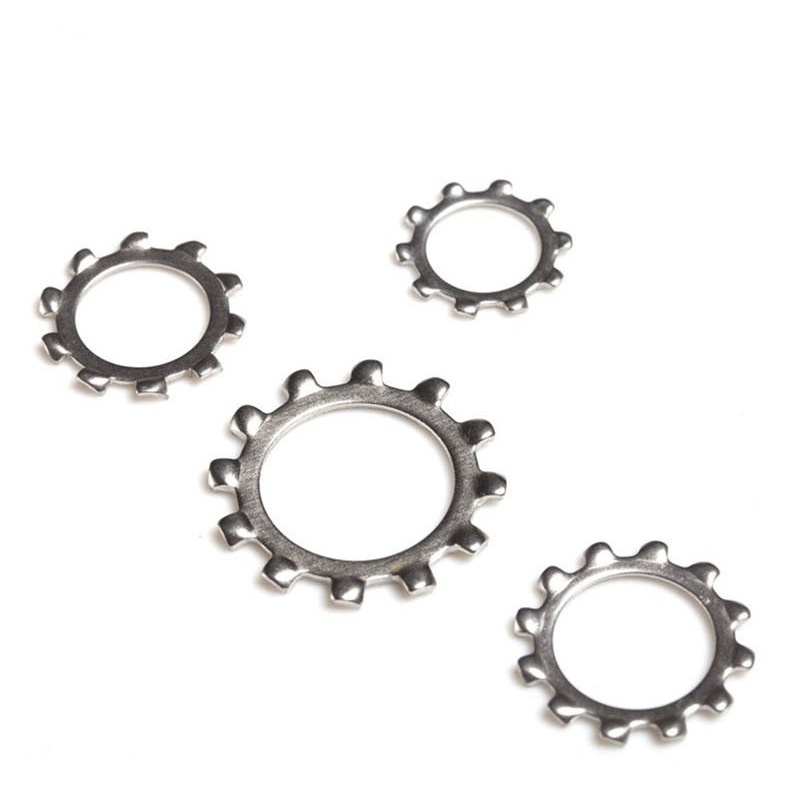

Buitenste gekartelde borgring

De buitenste gekartelde borgring geproduceerd door de Xiaoguo®-fabriek heeft uitstekende schokbestendigheid en anti-loslatingsprestaties. Bij gebruik worden de externe tanden ingebed in de kop van de bout en het oppervlak van het werkstuk, waardoor wordt voorkomen dat de bout losraakt.

Stuur onderzoek

Productomschrijving

Buitenste gekartelde borgringen zijn anti-losraakpakkingen met tanden rond de buitenrand. De tanden strekken zich radiaal uit vanaf de buitenste cirkel van de ring.

Wanneer u bouten of moeren vastdraait, grijpen deze buitenste tanden op het oppervlak van het onderdeel. Het verhoogt de wrijving en vormt een mechanische vergrendeling, zodat de sluiting niet gemakkelijk losraakt.

Vergeleken met interne tandborgringen past de externe tandstijl beter bij onderdelen met een grotere buitenmaat. Het verdeelt de druk gelijkmatig en zorgt voor een stabiel vergrendelingseffect. De interne tandpakking wordt voornamelijk gebruikt onder de koppen van kleinere schroeven, terwijl de buitenste gekartelde borgring voornamelijk wordt gebruikt onder de moeren of voor bevestigingsmiddelen met grotere koppen.

Werkingsprincipe

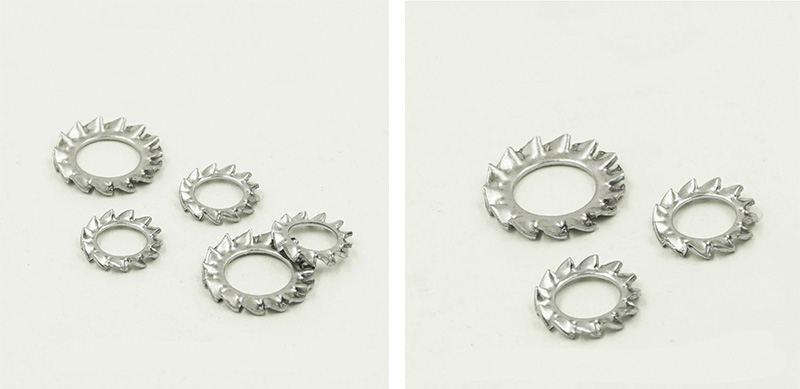

Outer Serrated Lock Washer

Het werkingsprincipe van de buitenste gekartelde borgring is eigenlijk vrij eenvoudig. Het hangt voornamelijk van twee dingen af:

(1) De tanden graven recht in het contactoppervlak.

Dit soort sluitring heeft een cirkel van scherpe tanden aan de buitenrand. Wanneer u bouten of moeren vastdraait, worden de tanden in twee elkaar rakende oppervlakken gedrukt: de onderkant van de boutkop of moer en het oppervlak van het geïnstalleerde onderdeel.

Nadat de tanden zijn ingevallen, werkt het als een ring van weerhaken onder de sluiting. Als de bout op natuurlijke wijze los begint te draaien, houden deze tanden hem stevig vast en voorkomen dat hij gaat draaien.

（2）De ring zelf zorgt voor elasticiteit.

De buitenste gekartelde borgring is niet volledig vlak; het heeft van zichzelf een zekere mate van elasticiteit. Na het aanspannen wordt het platgedrukt, maar het materiaal wil altijd terug naar zijn oorspronkelijke vorm en oefent dus voortdurend een opwaartse kracht uit. Deze kracht vergroot de wrijving tussen de schroefdraden, waardoor de schroef minder snel losraakt.

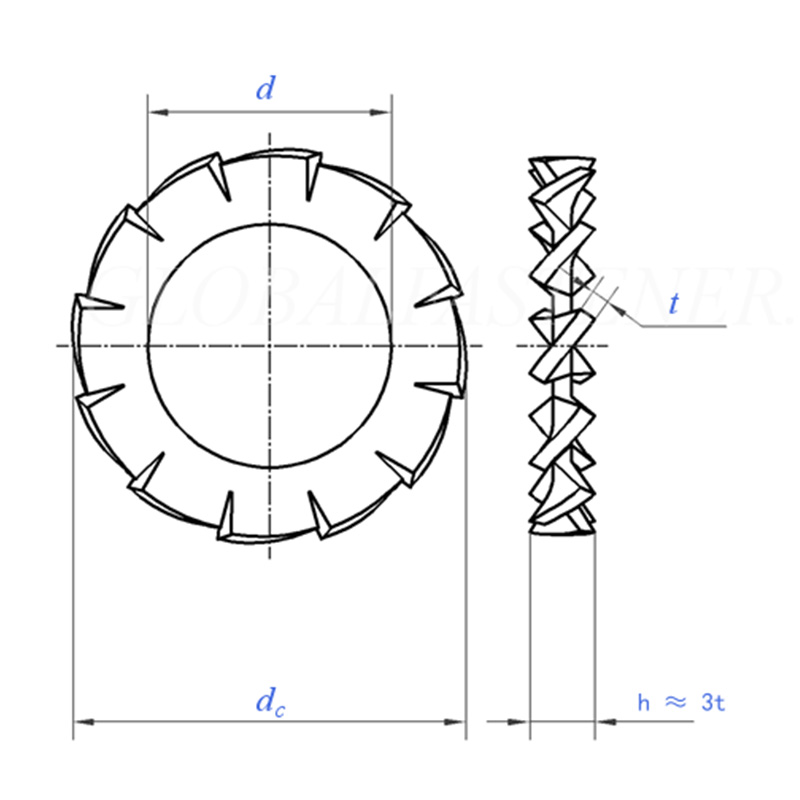

Outer Serrated Lock Washer

Maat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominale grootte	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximaal	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
gelijkstroom	max=nominale maat	3.6	4.5	5.5	6	7	8	10	11	12.5	15
gelijkstroom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Aantal tanden	min	9	9	9	9	10	11	11	12	14	14
per 1000 eenhedenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Voor nominale draaddiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Maat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominale grootte	10.5	13	15	17	19	21	23	25	28	31
d	maximaal	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominale maat	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Aantal tanden	min	16	16	18	18	18	20	20	20	22	22
per 1000 eenhedenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Voor nominale draaddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1)Wat is het verschil tussen buitenste gekartelde borgringen en interne tandveerringen?

Externe tandversie: Tanden zijn op de buitenste cirkel geplaatst, past op bevestigingsmiddelen met relatief grote koppen.

Interne tandversie: De tanden bevinden zich op de binnenste cirkel, met een effen gladde buitenrand. Deze stijl past perfect bij schroeven met kleine koppen.

(2) Levert u monsters voor testen?

Ja. Inventarismonsters van standaardformaat zijn gratis (de verzendkosten zijn voor rekening van de klant) en de levertijd bedraagt 2 tot 5 dagen.

(3) Wat is de MOQ en doorlooptijd voor bulkbestellingen?

Voor standaardspecificaties bedraagt de MOQ doorgaans 1.000 - 5.000 stuks per specificatie. De levertijd bedraagt circa 15 - 25 dagen. Roestvrij staal of Dacromet-coating kan iets langer duren.
