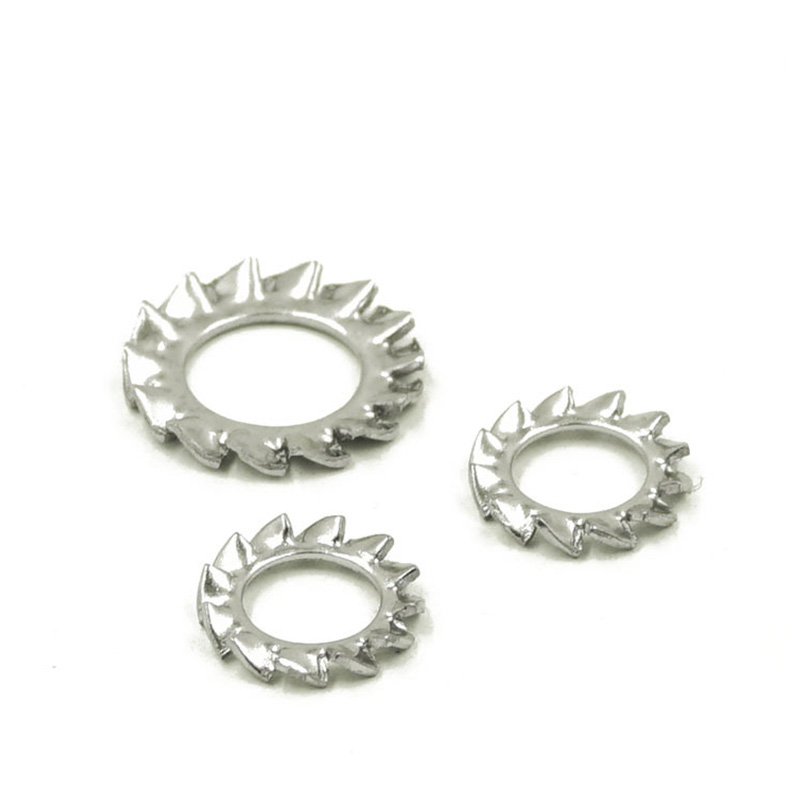

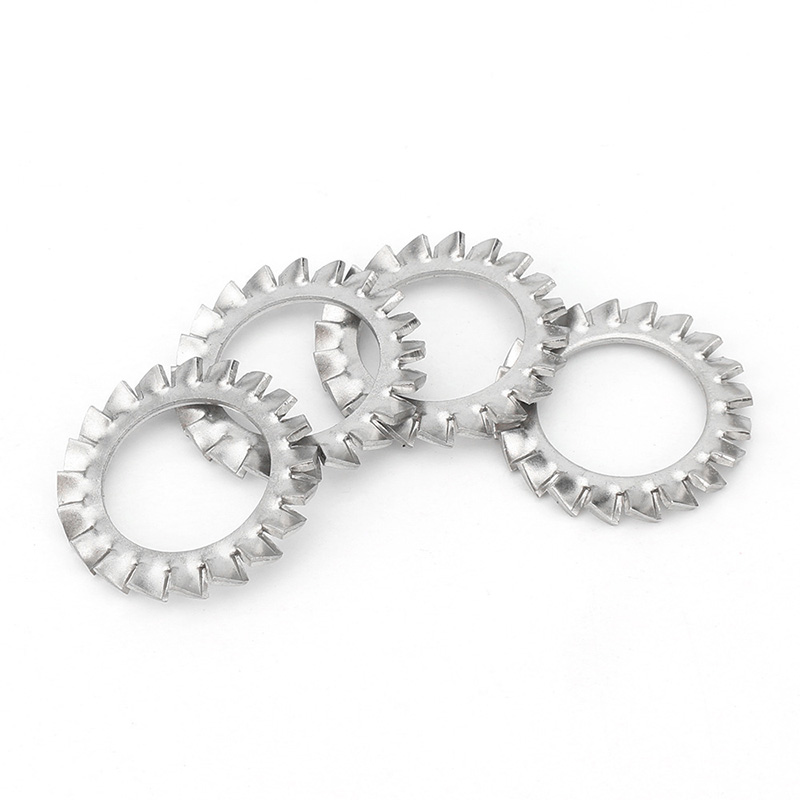

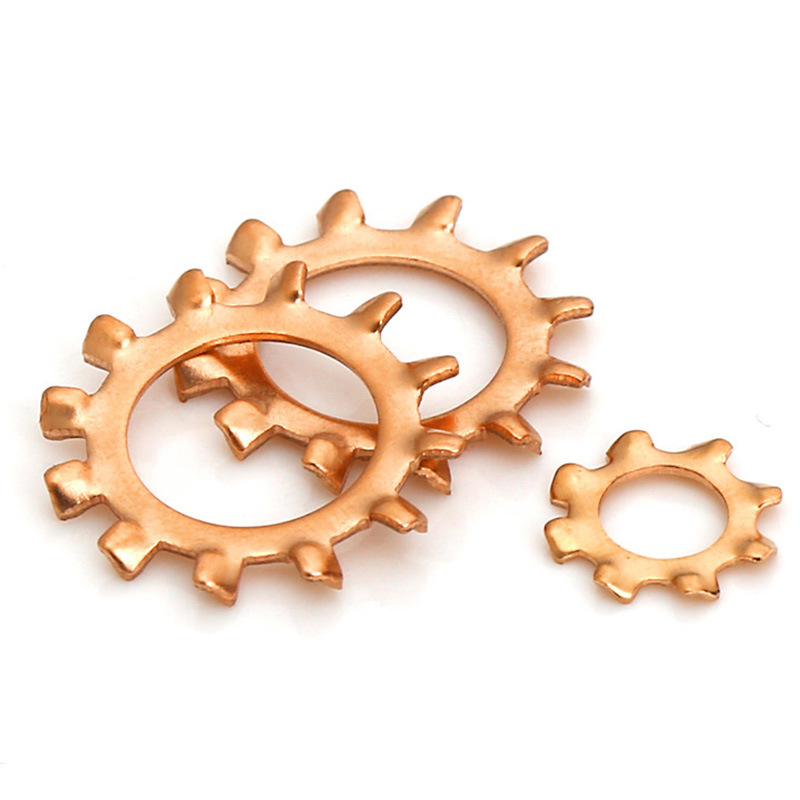

Buitenste getande borgringen

Koop de Xiaoguo® buitenste getande borgringen, die zeer geschikt zijn voor grote bevestigingsmiddelen. De buitenste tanden van de ringen zorgen voor een groter vergrendelingsgebied bij gebruik met grote bevestigingsmiddelen, wat resulteert in een betrouwbaarder effect.

Stuur onderzoek

Productomschrijving

De typen buitenste getande borgringen worden voornamelijk geclassificeerd op basis van aspecten zoals tandvormstructuur, draagkracht en speciale functies.

(1)DIN 6798

De DIN 6798-norm is de meest gebruikte specificatie voor buitenste getande borgringen en bestaat hoofdzakelijk uit drie vormen:

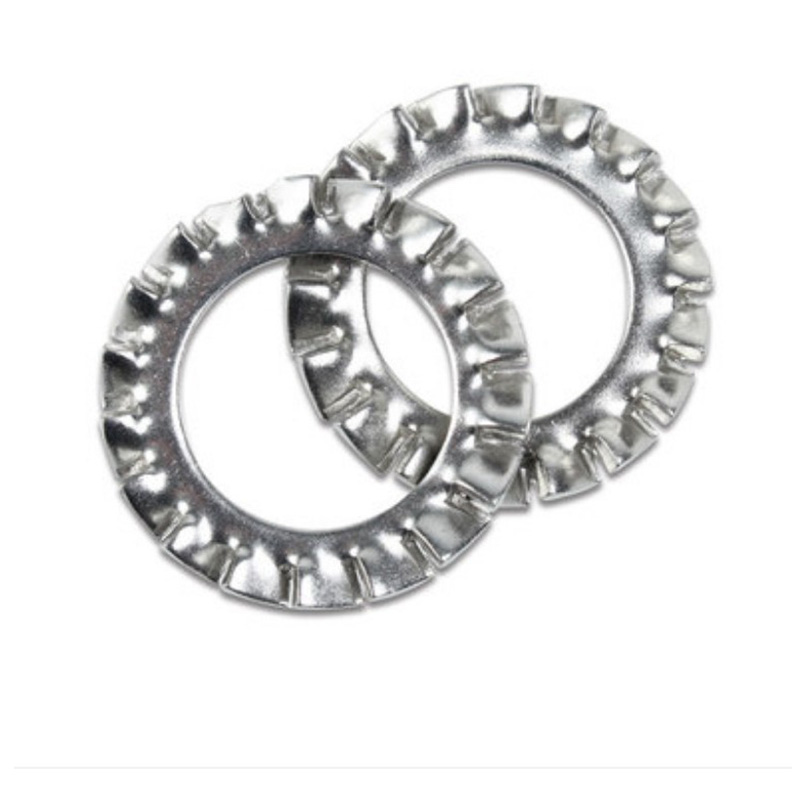

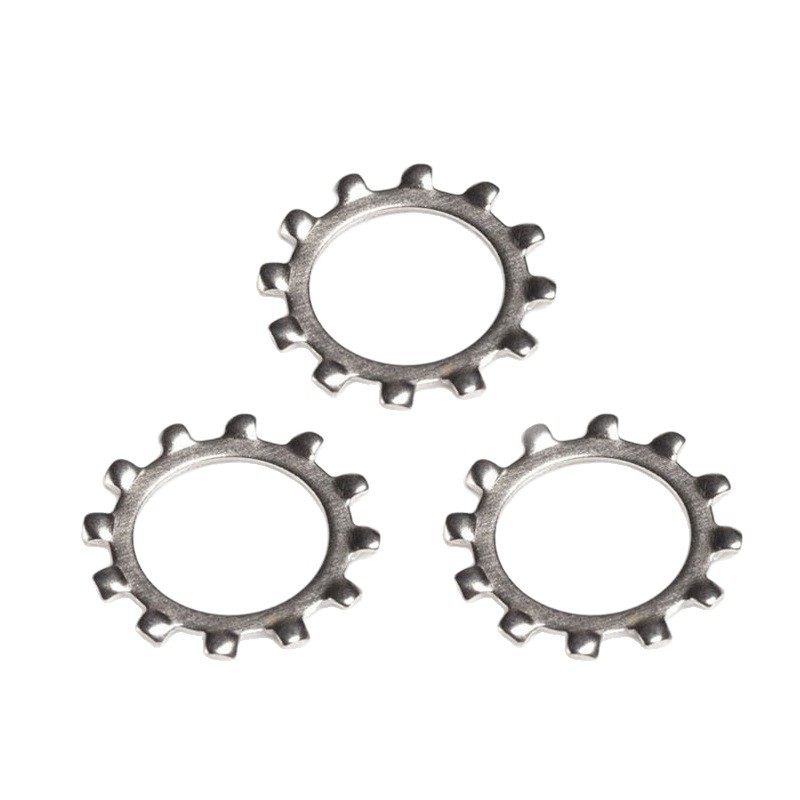

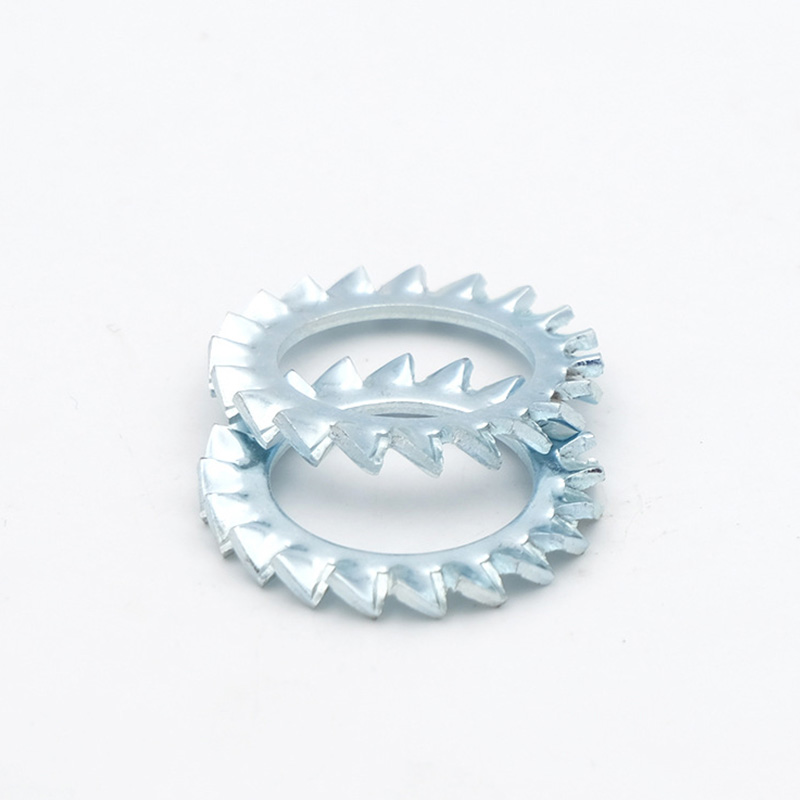

①Buitenste gekartelde borgring

De tanden bevinden zich op de buitenring en zijn overlappend gerangschikt, waardoor het grootste contactoppervlak ontstaat.

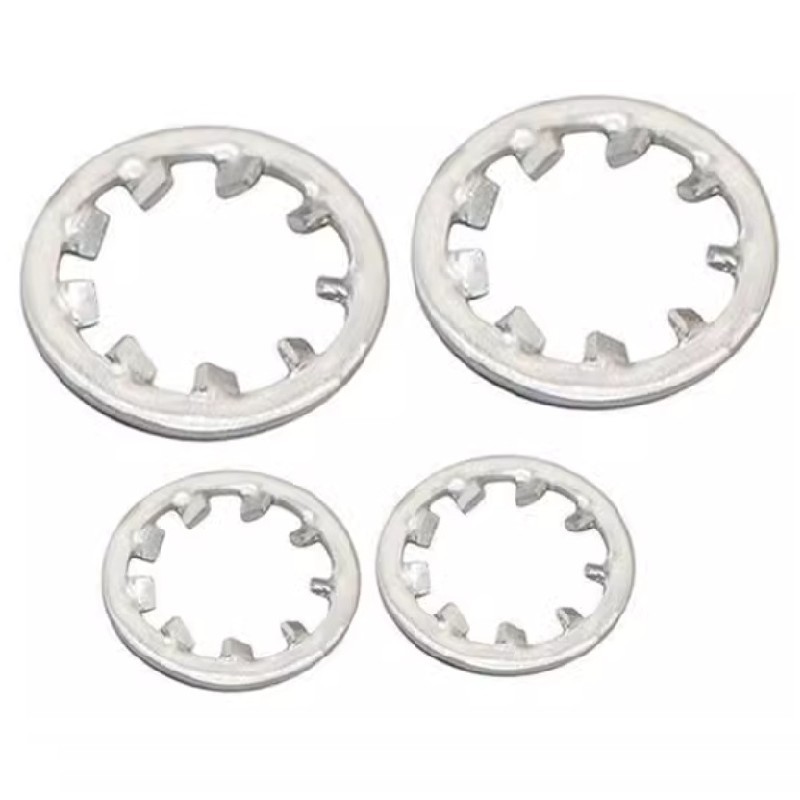

②Gekartelde binnenring

De tanden bevinden zich op de binnenring en zijn geschikt voor schroeven met kleine kop.

③Conische geribbelde borgring

Conische structuur, verzonken hoek 90°

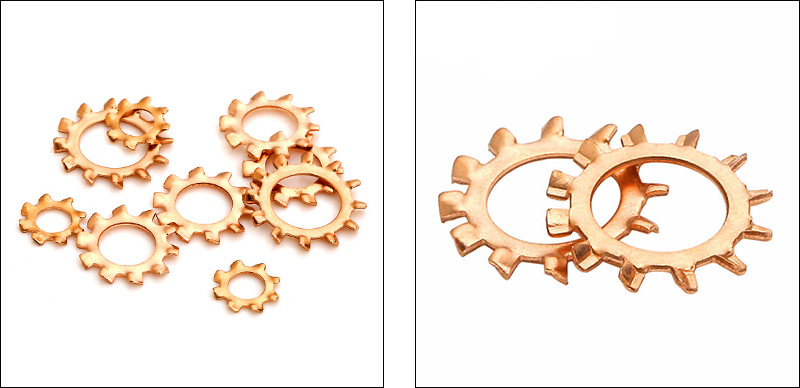

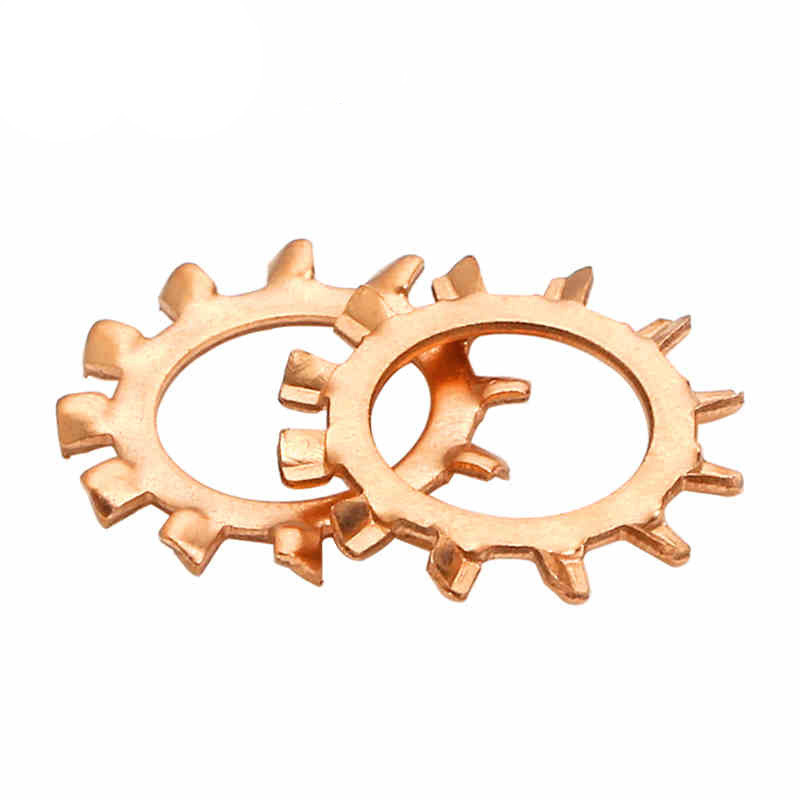

Outer Serrated Toothed Lock Washers

(2) BW versus EOW

Volgens de classificatie van de belastingssterkte zijn de buitenste getande borgringen onderverdeeld in standaardtype en heavy-duty type.

① BW-standaardtype

Het heeft een normale tanddiepte, past bij normaal industrieel gebruik en veel voorkomende montagewerkzaamheden. Veelgebruikte toepassingen: elektronische goederen, algemene machines, automatiseringsapparatuur.

② EOW-type voor zwaar gebruik

Het wordt geleverd met diepere tanden en betere anti-losse prestaties, geschikt voor plaatsen met zware trillingen en zware belasting. Veel voorkomende toepassingen: auto-onderdelen, machines met hoge trillingen, bouwprojecten en staalconstructies.

(3) Speciale functie

①EOW-overlapping

Een speciale overlappende tandstructuur, speciaal ontworpen voor toepassingen met een relatief zwak koppel. Vergeleken met het gebruikelijke externe tandtype is het geschikt voor oneffen steunoppervlakken, heeft het een groter contactoppervlak en is het bevorderlijk voor de verdeling van de belasting.

②Grote/smalle band

Afhankelijk van de vereisten van verschillende toepassingsruimten zijn (RDEFL/RDIFL) en (RDIFS) beschikbaar om aan de verschillende eisen op het gebied van contactoppervlakken te voldoen.

③Dubbele getande sluitring RDD

Zowel de binnen- als de buitenoppervlakken zijn gekarteld, geschikt voor toepassingen waarbij hogere anti-loslatingseisen nodig zijn.

Veelgestelde vragen

(1)Zijn de buitenste gekartelde borgringen effectief tegen hoge trillingen?

Ja, de externe tandpakking is geschikter voor omgevingen met veel trillingen dan de interne tandpakking, omdat deze een groter contactoppervlak tussen de tanden en een diepere aangrijping heeft.

(2) Zullen de tanden zachte materialen zoals aluminium of plastic beschadigen?

Dat klopt. De scherpe tanden graven zich in zachtere materialen en laten deuken of zelfs scheuren achter. Voor aluminium onderdelen kunt u een platte sluitring tussen de borgring en het werkstuk plaatsen om een bufferende rol te spelen. Gebruik voor plastic onderdelen geen directe externe tandringen. Het is beter om interne tandringen te kiezen of in plaats daarvan een grotere platte ring te gebruiken.

（3）Wat is de typische hardheid van de buitenste getande borgringen van verenstaal?

Na warmtebehandeling bedraagt de hardheid gewoonlijk HRC 40–50 (ongeveer 400–530 HV).

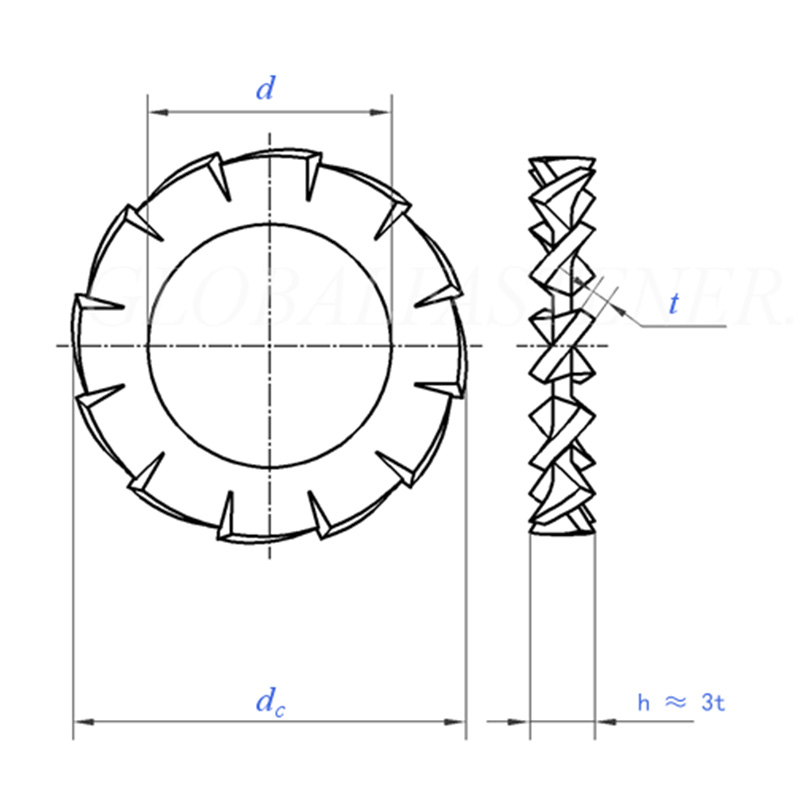

Outer Serrated Toothed Lock Washers

Maat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominale grootte	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximaal	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
gelijkstroom	max=nominale maat	3.6	4.5	5.5	6	7	8	10	11	12.5	15
gelijkstroom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Aantal tanden	min	9	9	9	9	10	11	11	12	14	14
per 1000 eenhedenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Voor nominale draaddiameter		M1.6	M2	M2,5	M3	M3.5	M4	M5	M6	M7	M8

Maat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominale grootte	10.5	13	15	17	19	21	23	25	28	31
d	maximaal	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominale maat	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Aantal tanden	min	16	16	18	18	18	20	20	20	22	22
per 1000 eenhedenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Voor nominale draaddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
