Standaard interne tandborgringen

Voor schroeven met een kleine kop is de aanschaf van de Xiaoguo® standaard interne tandborgringen de ideale keuze. Het interne tandontwerp zorgt ervoor dat alle tanden in contact kunnen komen met de schroefkop, waardoor een effectieve vergrendeling wordt bereikt.

Stuur onderzoek

Productomschrijving

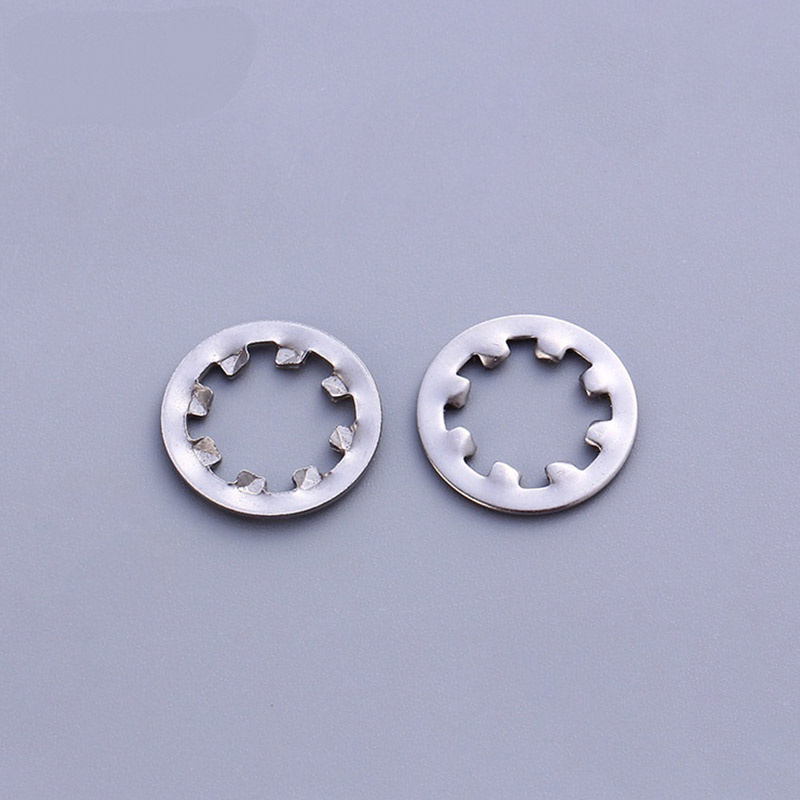

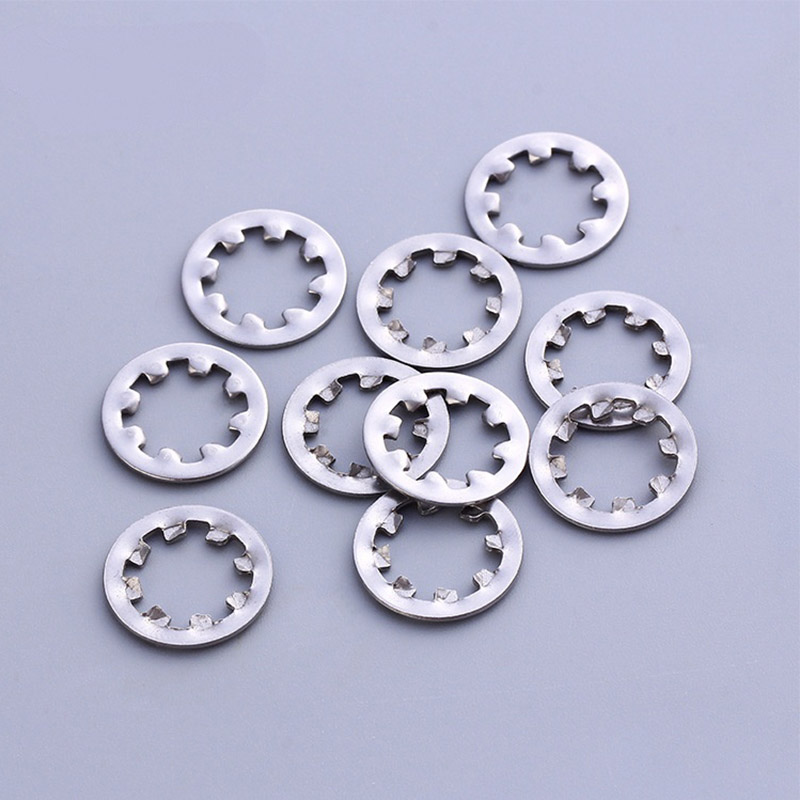

De standaard interne tandborgringen zijn een soort anti-losraakring, met naar binnen geplaatste tandachtige structuren op het oppervlak. De vorm is een dunne metalen ring, met een scherpe tandring in het midden en een gladde en platte buitencirkel. Bij het vastdraaien van de schroef zullen deze tanden zich in de schroefkop en het oppervlak van het apparaatonderdeel nestelen, waarbij ze afhankelijk zijn van de wrijvingskracht en de bijtkracht om te voorkomen dat de schroef losraakt. In eenvoudige bewoordingen wordt een "slot" toegevoegd tussen de schroefkop en het oppervlak van het onderdeel van de apparatuur, waardoor wordt voorkomen dat de schroef losraakt tijdens de werking van de apparatuur vanwege de hoge trillingsfrequentie.

Werkingsprincipe

Het werkingsprincipe van de standaard interne tandborgringen is eigenlijk vrij eenvoudig. Het berust voornamelijk op twee functies: "tanden aangrijpen + elastische druk" om losraken te voorkomen.

(1) Tandenslijpen

De binnenring van de standaard interne tandborgringen heeft een reeks scherpe tanden. Wanneer de bout of moer wordt vastgedraaid, dringen deze tanden door in de twee contactoppervlakken:

Het onderoppervlak (metalen oppervlak) van de schroefkop/moer

Het oppervlak van het werkstuk (soms zelfs doordringend in de verf- of oxidelaag)

Zodra de tanden zijn ingebracht, is het alsof er een ring van "miniblokkeermechanismen" onder de schroefkop is geplaatst. Als de schroef uit zichzelf probeert terug te draaien, zullen deze tanden hem stevig vasthouden en voorkomen dat hij beweegt, waardoor losraken wordt voorkomen.

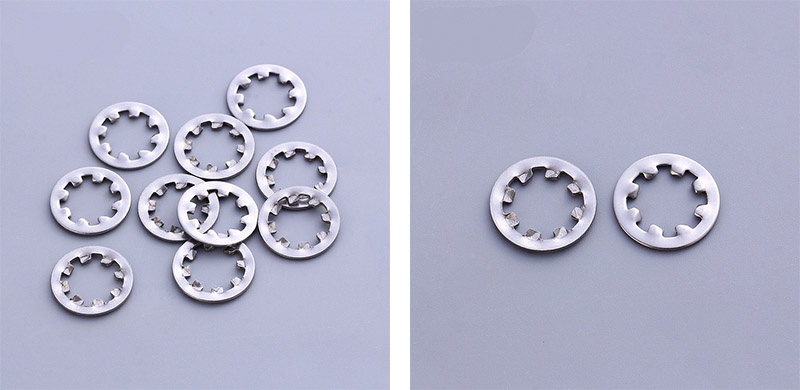

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

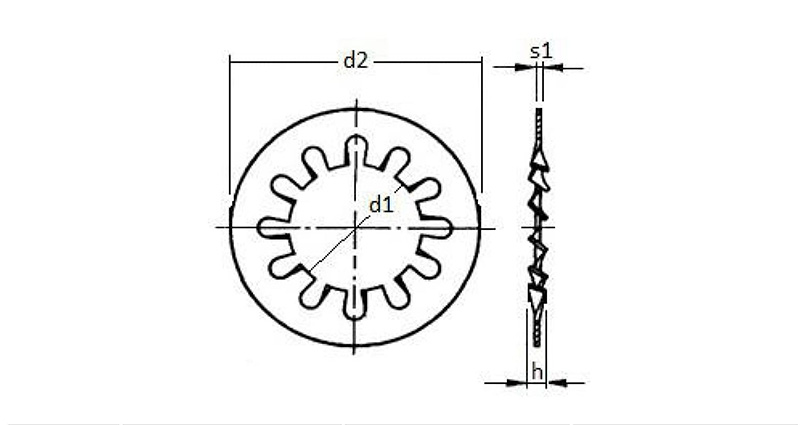

De verstrekte informatie en tekening zijn alleen ter referentie

（2）Elastische druk

De ring zelf is elastisch. Nadat ze zijn vastgedraaid, worden de standaard interne tandborgringen afgevlakt, maar het materiaal streeft er altijd naar om terug te keren naar zijn oorspronkelijke vorm, zodat het voortdurend een omgekeerde stuwkracht en een opwaartse rebound-kracht genereert.

Deze elastische kracht werkt op de draden, waardoor de wrijving tussen de draden toeneemt. Bij grotere wrijving is de kans kleiner dat de schroeven loskomen.

(3)Het gecombineerde effect van de twee

Mechanische klemming zorgt voor directe anti-draaiweerstand

De elastische voorspanning verhoogt de draadwrijving en compenseert tegelijkertijd kleine trillingen of materiaalkruip.

De twee werken samen en zorgen ervoor dat de standaard interne tandborgringen effectief kunnen voorkomen dat de bout losraakt, zelfs in omgevingen met trillingen, schokken of thermische uitzetting en samentrekking.
