Getande borgringen Interne tanden

De fabriek van Xiaoguo® kan verschillende soorten getande borgringen voor interne tanden in verschillende materialen leveren. Het kan voldoen aan de verschillende aanpassingsvereisten van klanten, waaronder speciale maten, speciale oppervlaktebehandelingen, enz., om te voldoen aan de gebruiksbehoeften van klanten in verschillende werkomgevingen.

Stuur onderzoek

Productomschrijving

De externe tand- en interne tandborgpakkingen zijn twee vergelijkbare producten die zijn ontworpen voor verschillende toepassingsscenario's. De interne tanden van de getande borgringen zijn "zachter", terwijl de externe tandpakking "agressiever" is. Het belangrijkste verschil tussen hen ligt in de positie van de tanden, die hun respectieve expertisegebieden bepaalt.

Vergelijking Getande borgringen interne tanden Externe tand

Uiterlijk en tandvorm De tanden bevinden zich op de binnenring van de pakking en strekken zich naar binnen uit. De tanden bevinden zich op de buitenring van de pakking en strekken zich naar buiten uit en lijken op sterren.

Vergrendelingsprincipe Bij het vastdraaien "bijten" de tanden van de binnenring in de onderkant van de schroefkop of boutkop, waardoor wrijvingskracht wordt tegengegaan bij het loskomen. Bij het vastdraaien "bijten" de buitenste ringtanden tegelijkertijd in het oppervlak onder de kop van de bevestiger en het installatieoppervlak van het aangesloten onderdeel.

Belangrijkste voordeel Geen schade aan het werkstuk: de buitenring is glad en krast of beschadigt het installatieoppervlak niet. Sterkere anti-loslatingsprestaties: dubbelzijdige vergrendeling, vooral geschikt voor toepassingen die worden blootgesteld aan trillingen en sterke torsiebelastingen.

Adaptief schroeftype Hoofdzakelijk gebruikt voor schroeven met een kleinere kop. Geschikt voor schroeven met een grotere kop

Belangrijkste toepassingsscenario's Het wordt vaak gebruikt voor interieurcomponenten en panelen van auto's, elektronische precisieapparatuur, huishoudelijke apparaten, enz. Het wordt veel gebruikt op gebieden die een grotere aanhaalkracht vereisen, zoals zware machines, chassis, grote elektrische apparatuur en industriële machines die bestand zijn tegen hoge trillingen.

Installatiestappen

De installatie van de interne tanden van de getande borgringen is zeer eenvoudig. Het belangrijkste punt is dat de richting correct moet zijn.

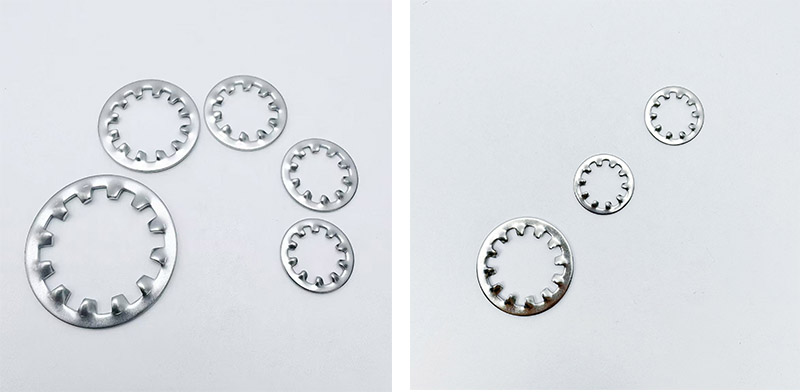

Toothed Lock Washers Internal Teeth

（1）Bevestig de specificaties

Zorg ervoor dat de binnendiameter van de interne tanden van de getande borgringen overeenkomt met de diameter van de bout.

Controleer of de tanden van de pakking intact zijn en geen vervormingen vertonen.

（2）Reinig het contactoppervlak

Veeg olie-, verf- en ijzervijlsel van de onderkant van de boutkop en het oppervlak van het werkstuk af.

Indien gebruikt voor elektrische aarding, zorg er dan voor dat de tanden van de pakking de verf- of oxidelaag kunnen binnendringen.

（3）Plaats de sluitring (de richting is cruciaal)

Plaats de interne tanden van de getande borgringen op de bout.

Het tandoppervlak moet naar de boutkop of moer gericht zijn (dat wil zeggen, de tanden moeten naar het oppervlak van het vast te draaien onderdeel gericht zijn).

Het gladde en vlakke oppervlak is naar de buitenzijde van de boutkop gericht.

(4)Plaats de bout

Leid de bout met de ring eraan door het gat van het werkstuk.

Draai de moer of bout vooraf met de hand vast om ervoor te zorgen dat de schroefdraad goed is uitgelijnd.

(5) Draai vast

Gebruik een momentsleutel en draai de bouten vast volgens de standaard aanhaalmomenten.

Tijdens het aanspannen zullen de tanden automatisch in contact komen met het contactoppervlak.

Er is geen extra aanpassing van het koppel nodig; het standaardkoppel is voldoende.

(6)Controleer

Voor elektrische aardingstoepassingen kan een multimeter worden gebruikt om de geleidbaarheid aan beide zijden van de pakking te meten om te bevestigen dat de tanden door de coating zijn geprikt.

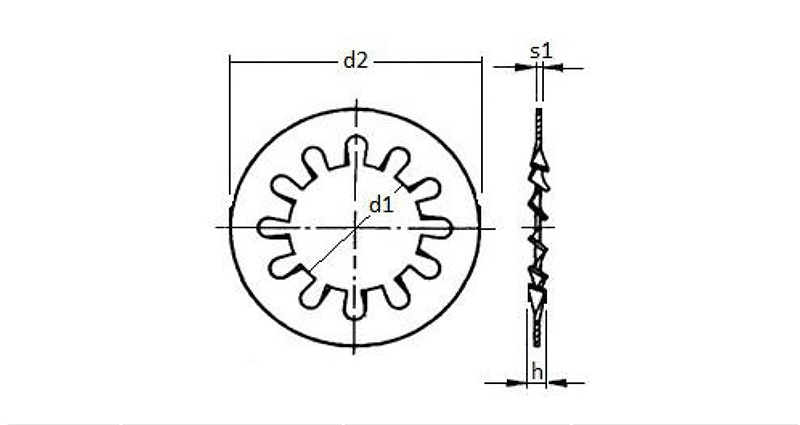

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
De verstrekte informatie en tekening zijn alleen ter referentie

Veelgestelde vragen

(1) Hoe worden ze verpakt voor export?

De binnenverpakking bestaat uit plastic zakken en papieren dozen, terwijl de buitenverpakking bestaat uit standaard exportdozen en pallets. De interne tanden van elke tandveerring hebben geen onafhankelijke bescherming, maar de verpakking is voldoende om te voorkomen dat ze elkaar krassen tijdens transport.

（2）Kunnen interne tandborgringen worden gebruikt met verzonken schroeven?

Ja, maar het is noodzakelijk om op te merken dat het tandoppervlak nog steeds naar het werkstuk gericht moet zijn. Omdat de kop van de verzonken schroef conisch is, kunnen de binnenste tanden van de sluitring mogelijk niet volledig contact maken met het onderoppervlak van de kop, wat resulteert in een iets slechter vergrendelingseffect.
