Twee opvouwbare zelfsluitende ringen

De tweevoudige zelfborgende sluitringen van de Xiaoguo®-fabriek verlaten de conventionele sluitmethode en gebruiken het anti-loslatingsprincipe van spanning in plaats van wrijving, waardoor de prestaties aanzienlijk worden verbeterd.

Stuur onderzoek

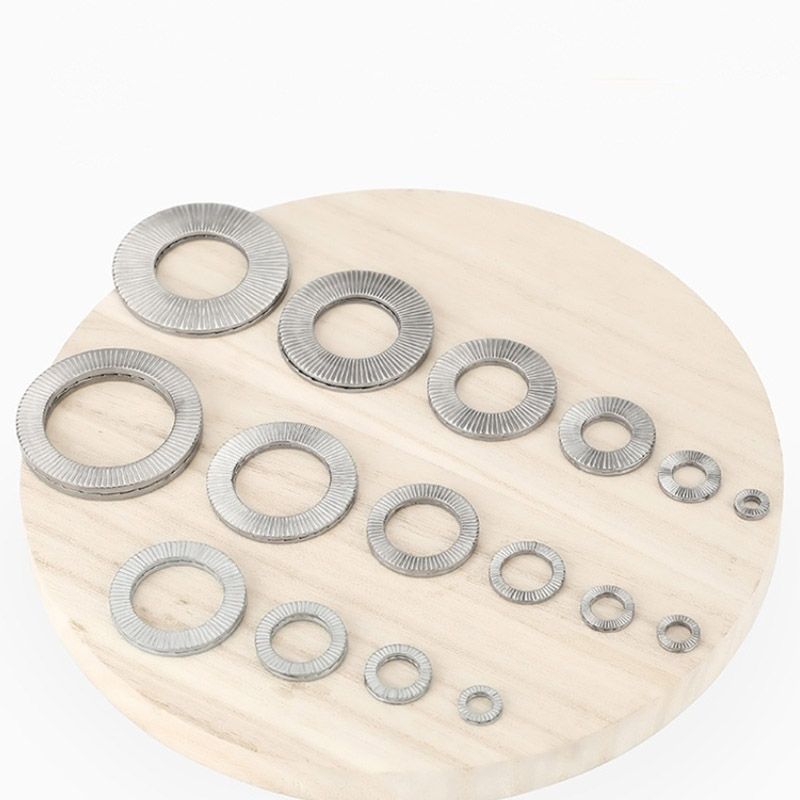

Productomschrijving

Het kernprincipe van het anti-losraken van de tweevoudige zelfborgende ringen ligt in: het op ingenieuze wijze omzetten van de schadelijke energie veroorzaakt door trillingen in de kracht die nodig is voor het vergrendelen. In plaats van te vertrouwen op de traditionele methode van het gebruik van een borgring om losraken door "wrijving" te voorkomen, werd een slimmer mechanisme toegepast:

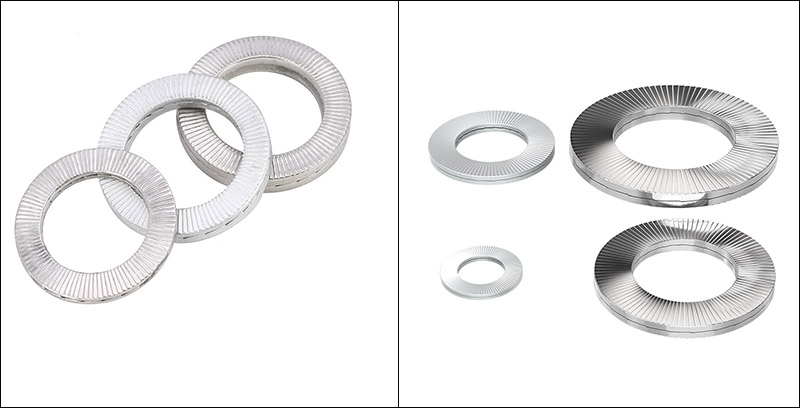

Two Fold Self Locking Washers

(1)Eerste aanscherping: dubbelzijdige positionering

Tijdens de installatie worden de wigvormige oppervlakken van de twee ringen met elkaar uitgelijnd en in paren gebruikt.

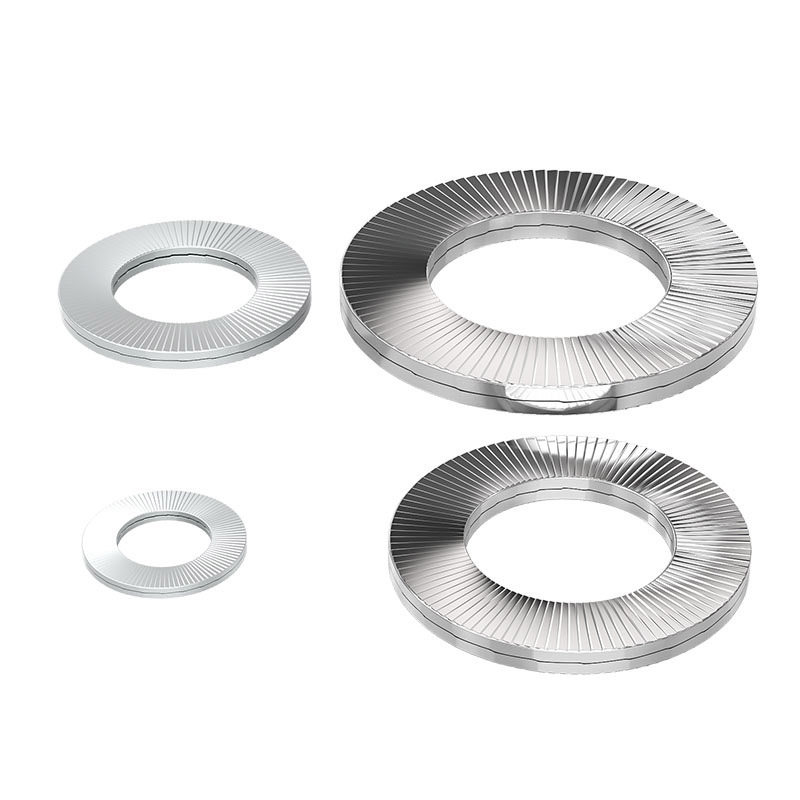

Externe fixatie: Bij het aandraaien bijten de radiale fijne tanden op het buitenoppervlak van de tweevoudige zelfborgende ringen stevig in de kop van de moer/bout en het oppervlak van het werkstuk, waardoor het contactoppervlak nauw wordt afgedicht en wegglijden wordt voorkomen.

Innerlijke retentie: Op dit punt staan de wigvormige oppervlakken (grote tanden) aan de binnenkant van de twee ringen in nauw contact met elkaar, maar er heeft geen relatieve beweging plaatsgevonden, waardoor er ruimte ontstaat voor de daaropvolgende mechanische actie.

(2) Losraken veroorzaken: verkeerde uitlijning in plaats van wegglijden

Wanneer de apparatuur in een trillende omgeving werkt, begint de moer een zeer lichte neiging te vertonen om los te komen.

Doordat de wrijvingskracht van de buitenste radiale tanden veel groter is dan die van het binnenste wigvormige oppervlak, zal er geen beweging optreden tussen de moer en de tweevoudige zelfborgende ringen.

De enige beweging is dat de twee ringen langs het wigvormige oppervlak aan de binnenkant tegen elkaar "uit hun plaats glijden".

(3) Zelfremmend werken: de sleutel tot het wigeffect

Wanneer de apparatuur trilt of fluctuerende krachten ervaart, heft de krachtige tegenkracht die door het wigvormige oppervlak wordt gegenereerd deze trillingen onmiddellijk op. Dit voorkomt dat de bout in de tegenovergestelde richting draait en zet de trillingsenergie om in de sluitkracht van de tweevoudige zelfborgende sluitringen zelf, waardoor het effect wordt bereikt dat "strakker wordt naarmate hij meer trilt", waardoor het losraken van de oorzaak wordt voorkomen.

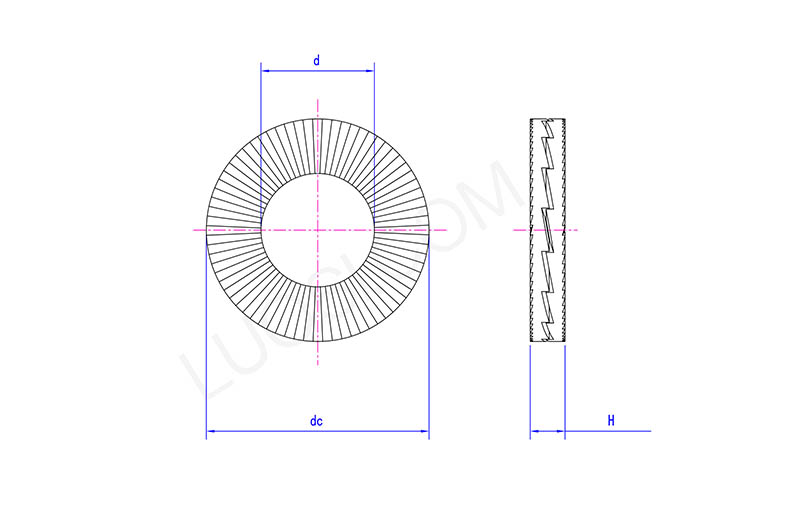

Two Fold Self Locking Washers

ma	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmax	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
gelijkstroom max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
